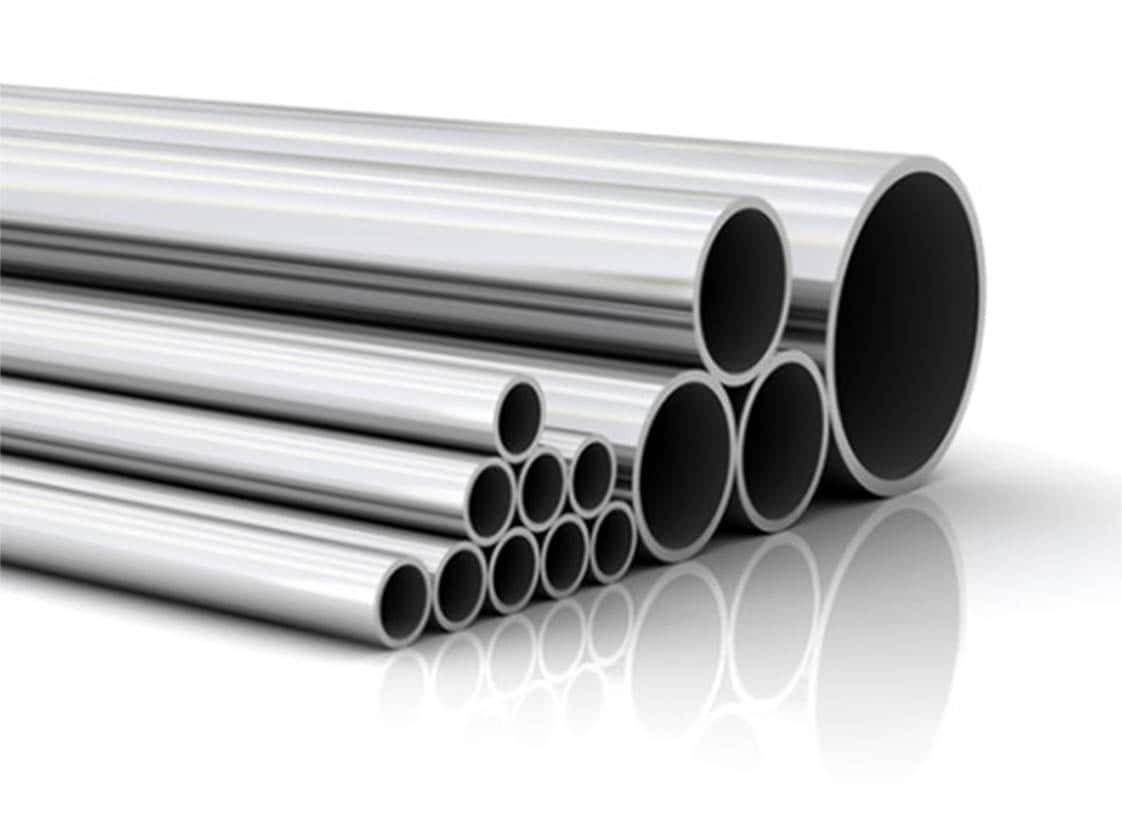

钢管外径、壁厚及单位长度理论重量表(通用系列)

钢管的外径和壁厚分为三类:普通钢管的外径和壁厚(普通钢管的外径分为系列 1、系列 2 和系列 3)、精密钢管的外径和壁厚(精密钢管的外径分为系列 2 和系列 3)和不锈钢管的外径和壁厚(不锈钢管的外径分为系列 1、系列 2 和系列 3)。

钢管的外径分为三个系列:系列 1、系列 2 和系列 3。

  1. 系列 1 ——通用系列,属推荐选用系列
  2. 系列 2 ——非通用系列
  3. 系列 3 ——少数特殊、专用系列

本数据表为系列1普通钢管的外径和壁厚及单位长度理论重量。其他系列:

  1. 普通钢管外径和壁厚及单位长度理论重量表-系列2-非通用系列
  2. 普通钢管外径和壁厚及单位长度理论重量表-系列3-专用系列

温馨提示手机阅览表格数据时,横屏阅览效果最佳!

外径、壁厚及理论重量表

普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
0.25 0.30 0.40 0.50 0.60
单位长度理论重量/(kg/m)
10(10.2) 0.060 0.072 0.095 0.117 0.139
13.5 0.082 0.098 0.129 0.160 0.191
17(17.2) 0.103 0.124 0.164 0.203 0.243
21(21.3) 0.203 0.253 0.302
27(26.9) 0.262 0.327 0.391
34(33.7) 0.331 0.413 0.494
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
0.80 1.0 1.2 1.4 1.5
单位长度理论重量/(kg/m)
10(10.2) 0.182 0.222 0.260 0.297 0.314
13.5 0.251 0.308 0.364 0.418 0.444
17(17.2) 0.320 0.395 0.468 0.539 0.573
21(21.3) 0.399 0.493 0.586 0.677 0.721
27(26.9) 0.517 0.641 0.764 0.884 0.943
34(33.7) 0.655 0.814 0.971 1.13 1.20
42(42.4) 1.01 1.21 1.40 1.50
48(48.3) 1.16 1.38 1.61 1.72
60(60.3) 1.46 1.74 2.02 2.16
76(76.1) 1.85 2.21 2.58 2.76
89(88.9) 3.02 3.24
114(114.3) 4.16
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
1.6 1.8 2.0 2.2(2.3) 2.5(2.6)
单位长度理论重量/(kg/m)
10(10.2) 0.331 0.364 0.395 0.423 0.462
13.5 0.470 0.519 0.567 0.613 0.678
17(17.2) 0.608 0.675 0.740 0.803 0.894
21(21.3) 0.765 0.852 0.937 1.02 1.14
27(26.9) 1.00 1.12 1.23 1.35 1.51
34(33.7) 1.28 1.43 1.58 1.73 1.94
42(42.4) 1.59 1.78 1.97 2.16 2.44
48(48.3) 1.83 2.05 2.27 2.48 2.81
60(60.3) 2.30 2.58 2.86 3.14 3.55
76(76.1) 2.94 3.29 3.65 4.00 4.53
89(88.9) 3.45 3.87 4.29 4.71 5.33
114(114.3) 4.44 4.98 5.52 6.07 6.87
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
2.8 (2.9)3.0 3.2 3.5(3.6) 4.0
单位长度理论重量/(kg/m)
10(10.2) 0.497 0.518 0.537 0.561
13.5 0.739 0.777 0.813 0.863 0.937
17(17.2) 0.981 1.04 1.09 1.17 1.28
21(21.3) 1.26 1.33 1.40 1.51 1.68
27(26.9) 1.67 1.78 1.88 2.03 2.27
34(22.7) 2.15 2.29 2.43 2.63 2.96
42(42.4) 2.71 2.89 3.06 3.32 3.75
48(48.3) 3.12 3.33 3.54 3.84 4.34
60(60.3) 3.95 4.22 4.48 4.88 5.52
76(76.1) 5.05 5.40 5.75 6.26 7.10
89(88.9) 5.95 6.36 6.77 7.38 8.38
114(114.3) 7.68 8.21 8.74 9.54 10.85
140(139.7) 10.14 10.80 11.78 13.42
168(168.3) 14.20 16.18
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
4.5 5.0 5.4(5.5) 6.0 6.3(6.5)
单位长度理论重量/(kg/m)
17(17.2) 1.39 1.48
21(21.3) 1.83 1.97 2.10 2.22
27(26.9) 2.50 2.71 2.92 3.11 3.29
34(22.7) 3.27 3.58 3.87 4.14 4.41
42(42.4) 4.16 4.56 4.95 5.33 5.69
48(48.3) 4.83 5.30 5.76 6.21 6.65
60(60.3) 6.16 6.78 7.39 7.99 8.58
76(76.1) 7.93 8.75 9.56 10.36 11.14
89(88.9) 9.38 10.36 11.33 12.28 13.22
114(114.3) 12.15 13.44 14.72 15.98 17.23
140(139.7) 15.04 16.65 18.24 19.83 21.40
168(168.3) 18.14 20.10 22.04 23.97 25.89
219(219.1) 31.52 34.06
273 42.72
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
7.0(7.1) 7.5 8.0 8.5 (8.8)9.0
单位长度理论重量/(kg/m)
27(26.9) 3.45
34(33.7) 4.66 4.90 5.13
42(42.4) 6.04 6.38 6.71 7.02 7.32
48(48.3) 7.08 7.49 7.89 8.28 8.66
60(60.3) 9.15 9.71 10.26 10.80 11.32
76(76.1) 11.91 12.67 13.42 14.15 14.87
89(88.9) 14.16 15.07 15.98 16.87 17.76
114(114.3) 18.74 19.70 20.91 22.12 23.31
140(139.7) 22.96 24.51 26.04 27.57 29.08
168(168.3) 27.79 29.69 31.57 33.43 35.29
219(219.1) 36.60 39.12 41.63 44.13 46.61
273 45.92 49.11 52.28 55.45 58.60
325(323.7) 58.73 62.54 66.35 70.14
356(355.6) 77.02
406(406.4) 88.12
457 99.44
508 110.76
610 133.39
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
9.5 10 11 12(12.5) 13
单位长度理论重量/(kg/m)
42(42.4) 7.61 7.89
48(48.3) 9.02 9.37
60(60.3) 11.83 12.33 13.29 14.21 15.07
76(76.1) 15.58 16.28 17.63 18.94 20.20
89(88.9) 18.63 19.48 21.16 22.79 24.37
114(114.3) 24.48 25.65 27.94 30.19 32.38
140(139.7) 30.57 32.06 34.99 37.88 40.72
168(168.3) 37.13 38.97 42.59 46.17 49.69
219(219.1) 49.08 51.54 56.43 61.26 66.04
273 61.73 64.86 71.07 77.24 83.36
325(323.7) 73.92 77.68 85.18 92.63 100.03
356(355.6) 81.18 85.33 93.59 101.80 109.97
406(406.4) 92.89 97.66 107.15 116.60 126.00
457 104.84 110.24 120.99 131.69 142.35
508 116.79 122.81 134.82 146.79 158.70
610 140.69 147.97 162.50 176.97 191.40
711 206.86 223.78
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
14(14.2) 15 16 17(17.5) 18
单位长度理论重量/(kg/m)
60(60.3) 15.88 16.65 17.36
76(76.1) 21.41 22.57 23.68 24.74 25.75
89(88.9) 25.89 27.37 28.80 30.19 31.52
114(114.3) 34.53 36.62 38.67 40.67 42.62
140(139.7) 43.50 46.24 48.93 51.57 54.16
168(168.3) 53.17 56.60 59.98 63.31 66.59
219(219.1) 70.78 75.46 80.10 84.69 89.23
273 89.42 95.44 101.41 107.33 113.20
325(323.7) 107.38 114.68 121.93 129.13 136.28
356(355.6) 118.08 126.14 134.16 142.12 150.04
406(406.4) 135.34 144.64 153.89 163.09 172.24
457 152.95 163.51 174.01 184.47 194.88
508 170.56 182.37 194.14 205.85 217.51
610 205.78 220.10 234.38 248.61 262.79
711 240..65 257.47 274.24 290.96 307.63
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
19 20 22(22.2) 24 25
单位长度理论重量/(kg/m)
76(76.1) 26.71 27.62
89(88.9) 32.80 34.03 36.35 38.47
114(114.3) 44.51 46.36 49.91 53.27 54.87
140(139.7) 56.70 59.19 64.02 68.66 70.90
168(168.3) 69.82 73.00 79.21 85.23 88.17
219(219.1) 93.71 98.15 106.88 115.42 119.61
273 119.02 124.79 136.18 147.38 152.90
325(323.7) 143.38 150.44 164.39 178.16 184.96
356(355.6) 157.91 165.73 181.21 196.50 204.07
406(406.4) 181.34 190.39 208.34 226.10 234.90
457 205.23 215.54 236.01 256.28 266.34
508 229.13 240.70 263.68 286.47 297.79
610 276.92 291.01 319.02 346.84 360.68
711 324.25 340.82 373.82 406.62 422.95
813 391.13 429.16 466.99 485.83
914 548.10
1016 610.99
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
26 28 30 32 34
单位长度理论重量/(kg/m)
114(114.3) 56.43 59.39 62.15
140(139.7) 73.10 77.34 81.38 85.23 88.88
168(168.3) 91.05 96.67 102.10 107.33 112.36
219(219.1) 123.75 131.89 139.83 145.57 155.12
273 158.38 169.18 179.78 190.19 200.40
325(323.7) 191.72 205.09 218.25 231.23 244.00
356(355.6) 211.60 226.49 241.19 255.69 269.99
406(406.4) 243.66 261.02 278.18 295.15 311.92
457 276.36 296.23 315.91 335.40 354.68
508 309.06 331.45 353.65 375.64 397.45
610 374.46 401.88 429.11 456.14 482.97
711 439.22 471.63 503.84 535.85 567.66
813 504.62 542.06 579.30 616.34 653.18
914 569.39 611.80 654.02 696.05 737.87
1016 634.79 682.24 729.49 776.54 823.40
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
36 38 40 42 45
单位长度理论重量/(kg/m)
140(139.7) 92.33
168(168.3) 117.19 121.83 126.27 130.51 136.50
219(219.1) 162.47 169.62 176.58 183.33 193.10
273 210.41 220.23 229.85 239.27 253.03
325(323.7) 256.58 268.96 281.14 293.13 310.74
356(355.6) 284.10 298.01 311.72 325.24 345.14
406(406.4) 328.49 344.87 361.05 377.03 400.63
457 373.77 392.66 411.35 429.85 457.23
508 419.05 440.46 461.66 482.68 513.82
610 509.61 536.04 562.28 588.33 627.02
711 599.28 630.69 661.92 692.94 739.11
813 689.83 726.28 762.54 798.59 852.30
914 779.50 820.93 862.17 903.20 964.39
1016 870.06 916.52 962.79 1008.86 1077.59
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
48 50 55 60 65
单位长度理论重量/(kg/m)
219(219.1) 202.42 208.39 222.45
273 266.34 274.98 295.69 315.17 333.42
325(323.7) 327.90 339.10 366.22 392.12 416.78
356(355.6) 364.60 377.32 408.27 437.99 466.47
406(406.4) 423.78 438.98 476.09 511.97 546.62
457 484.16 501.86 545.27 587.44 628.38
508 544.53 564.75 614.44 662.90 710.13
610 665.27 690.52 752.79 813.83 873.64
711 784.83 815.06 889.79 963.28 1035.54
813 905.57 940.84 1028.14 1114.21 1199.05
914 1025.13 1065.14 1165.14 1263.66 1360.95
1016 1145.87 1191.15 1303.49 1414.59 1524.45
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
70 75 80 85 90
单位长度理论重量/(kg/m)
273 350.44 366.22 380.77
325(323.7) 440.21 462.40 483.37 503.10 521.59
356(355.6) 493.72 519.74 544.53 568.08 590.40
406(406.4) 580.04 612.22 643.17 672.89 701.37
457 668.08 706.55 743.79 779.80 814.57
508 756.12 800.88 844.41 886.71 927.77
610 932.21 989.55 1045.65 1100.52 1154.16
711 1106.56 1176.36 1244.92 1312.24 1443.19
813 1282.65 1365.02 1446.15 1526.06 1604.73
914 1457.00 1551.83 1645.42 1737.78 1828.90
1016 1633.09 1740.49 1846.66 1951.59 2055.29
普通钢管的外径和壁厚及单位长度理论重量表
外径/mm 壁厚/mm
95 100 110 120
单位长度理论重量/(kg/m)
325(323.7) 538.86 554.89
356(355.6) 611.48 631.34
406(406.4) 728.63 754.64
457 848.11 880.42
508 967.60 1006.19 1079.68
610 1206.57 1257.74 1356.39 1450.10
711 1506.82 1630.38 1749.00
813 1682.17 1758.37 1907.08 2050.86
914 1918.79 2007.45 2181.07 2349.75
1016 2157.76 2259.00 2457.77 2651.61

注明括号内尺寸为相应的ISO4200的规格。

理论重量计算公式

理论重量按下列公式计算,钢的密度为7.85kg/dm3

W=πρ(D-S)S/1000
  1. W——钢管的理论重量,单位为千克每米(kg/m)
  2. π——3.1416
  3. ρ——钢的密度,单位为千克每立方分米(kg/dm3)
  4. D——钢管的公称外径,单位为毫米(mm)
  5. S——钢管的公称壁厚,单位为毫米(mm)
本文数据表根据《无缝钢管尺寸、外形、重量及允许偏差》GB/T 17395-2008摘录整理
