热轧普通工字钢截面尺寸、截面面积及理论重量表(GB/T 706-2016)

国标《热轧型钢》GB/T 706-2016替代GB/T 706-2008对工字钢截面尺寸、截面面积及理论重量参数等数值进行了调整,本表根据最新标准进行了修订,见《工字钢截面尺寸、截面面积、理论重量表》。表中所对应的参数见下图所示(其中参数I、W、i、S在本数据表中未体现,如需查询请参阅《热轧型钢》GB/T706-2016)。

温馨提示新规范标准对截面尺寸、截面面积及理论重量参数值进行了一些修订,请以新规范标准为准参考!

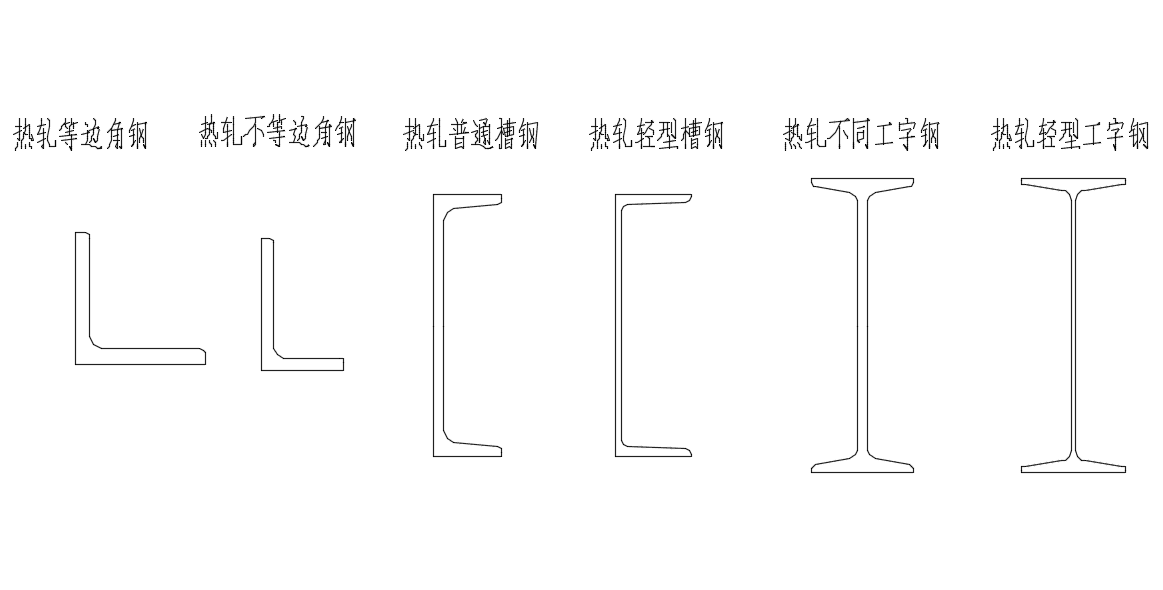

工字钢截面图
工字钢截面尺寸、截面面积、理论重量表
型号 尺寸(mm) 截面面积   (cm2) 理论重量  (kg/m)
h b d t r r1
10 100 68 4.5 7.6 6.5 3.3 14.33 11.3
12 120 74 5.0 8.4 7.0 3.5 17.8 14.0
12.6 126 74 5.0 8.4 7 3.5 18.1 14.2
14 140 80 5.5 9.1 7.5 3.8 21.5 16.9
16 160 88 6.0 9.9 8.0 4.0 26.11 20.5
18 180 94 6.5 10.7 8.5 4.3 30.74 24.1
20a 200 100 7.0 11.4 9.0 4.5 35.5 27.9
20b 102 9.0 39.5 31.1
22a 220 110 7.5 12.3 9.5 4.8 42.0 33.0
22b 112 9.5 46.4 36.4
24a 240 116 8.0 13.0 10.0 5.0 47.71 37.5
24b 118 10.0 52.51 41.2
25a 250 116 8.0 48.51 38.1
25b 118 10 53.51 42.0
27a 270 122 8.5 13.7 10.5 5.3 54.52 42.8
27b 124 10.5 59.92 47.0
28a 280 122 8.5 55.37 43.5
28b 124 10.5 60.97 47.9
30a 300 126 9.0 14.4 11.0 5.5 61.22 48.1
30b 128 11.0 67.22 52.8
30c 130 13.0 73.22 57.5
32a 320 130 9.5 15.0 11.5 5.8 67.12 52.7
32b 132 11.5 73.52 57.7
32c 134 13.5 79.92 62.7
36a 360 136 10.0 15.8 12.0 6.0 76.44 60.0
36b 138 12.0 83.64 65.7
36c 140 14.0 90.84 71.3
40a 400 142 10.5 16.5 12.5 6.3 86.07 67.6
40b 144 12.5 94.07 73.8
40c 146 14.5 102.1 80.1
45a 450 150 11.5 18.0 13.5 6.8 102.4 80.4
45b 152 13.5 111.4 87.4
45c 154 15.5 120.4 94.5
50a 500 158 12.0 20.0 14.0 7.0 119.2 93.6
50b 160 14.0 129.2 101
50c 162 16.0 139.2 109
55a 550 166 12.5 21.0 14.5 7.3 134.1 105
55b 168 14.5 145.1 114
55c 170 16.5 156.1 123
56a 560 166 12.5 135.4 106
56b 168 14.5 6.6 115
56c 170 16.5 157.8 24
63a 630 176 13.0 22.0 15.0 7.5 154.6 121
63b 178 15.0 167.2 131
63c 180 17.0 179.8 141

工字钢尺寸、外形及允许偏差

项目 允许偏差
高度(h) h<100 ±1.5
100≤h<200 ±2.0
200≤h<400 ±3.0
h≥400 ±4.0
腿宽度(b) h<100 ±1.5
100≤h<150 ±2.0
150≤h<200 ±2.5
200≤h<300 ±3.0
300≤h<400 ±3.5
h≥400 ±4.0
腰厚度(d) h<100 ±0.4
100≤h<200 ±0.5
200≤h<300 ±0.7
300≤h<400 ±0.8
h≥400 ±0.9
弯曲度 每米弯曲度≤2mm,总弯曲度≤总长度的0.20%

允许偏差

型钢重量允许偏差应不超过±5%,理论重量按密度7.85g/cm3计算。重量偏差(%)按下式计算。重量允许偏差适用于同一尺寸且质量超过1吨的一批,当一批同一尺寸的质量不大于1吨但根数大于10根时也适用。

重量偏差=(实际重量-理论重量)÷理论重量×100%

规格表示方法

工字钢表示方法为:“I”与高度值×腿宽度值×腰厚度值

如:I450×150×11.5(简记为I45a)

表面质量

型钢表面不应有裂缝、折叠、结疤、分层和夹杂。

型钢表面允许有局部发纹、凹坑、麻点、划痕和氧化铁皮压入等缺陷存在,但不应超出型钢尺寸深度的五倍,清除后的型钢尺寸不应超出尺寸的允许偏差。

型钢端部不应有大于5mm的毛刺。

参考规范标

请点击下面的链接下载相关规范查询阅览更多相关内容。

《热轧型钢》GB/T 706-2016
本文数据表根据《热轧型钢》GB/T 706-2016整理
