几种化粪池CAD施工详图

化粪池的种类有钢筋混凝土化粪池、砖砌化粪池、玻璃钢化粪池、钢结构化粪池等,本文主要收集和整理了钢筋混凝土、钢结构化粪池和砖砌结构的化粪池CAD施工图纸,同时结合上车和不上车的情况分别给出了相应的图纸做法。

化粪池
Septic Tank[‘septɪk tæŋk]

目录

  1. 2立方容量化粪池CAD图纸
  2. 02S701图集CAD版本
  3. 钢结构化粪池CAD图纸
  4. 砖砌化粪池CAD图纸
  5. 上车及不上车化粪池CAD图纸
  6. 圆形混凝土化粪池CAD图纸

相关阅读化粪池相关标准图集汇编

首先根据人均排粪量结合不同的清掏期选择合适的容量进行设计,具体选择数据参见下表。

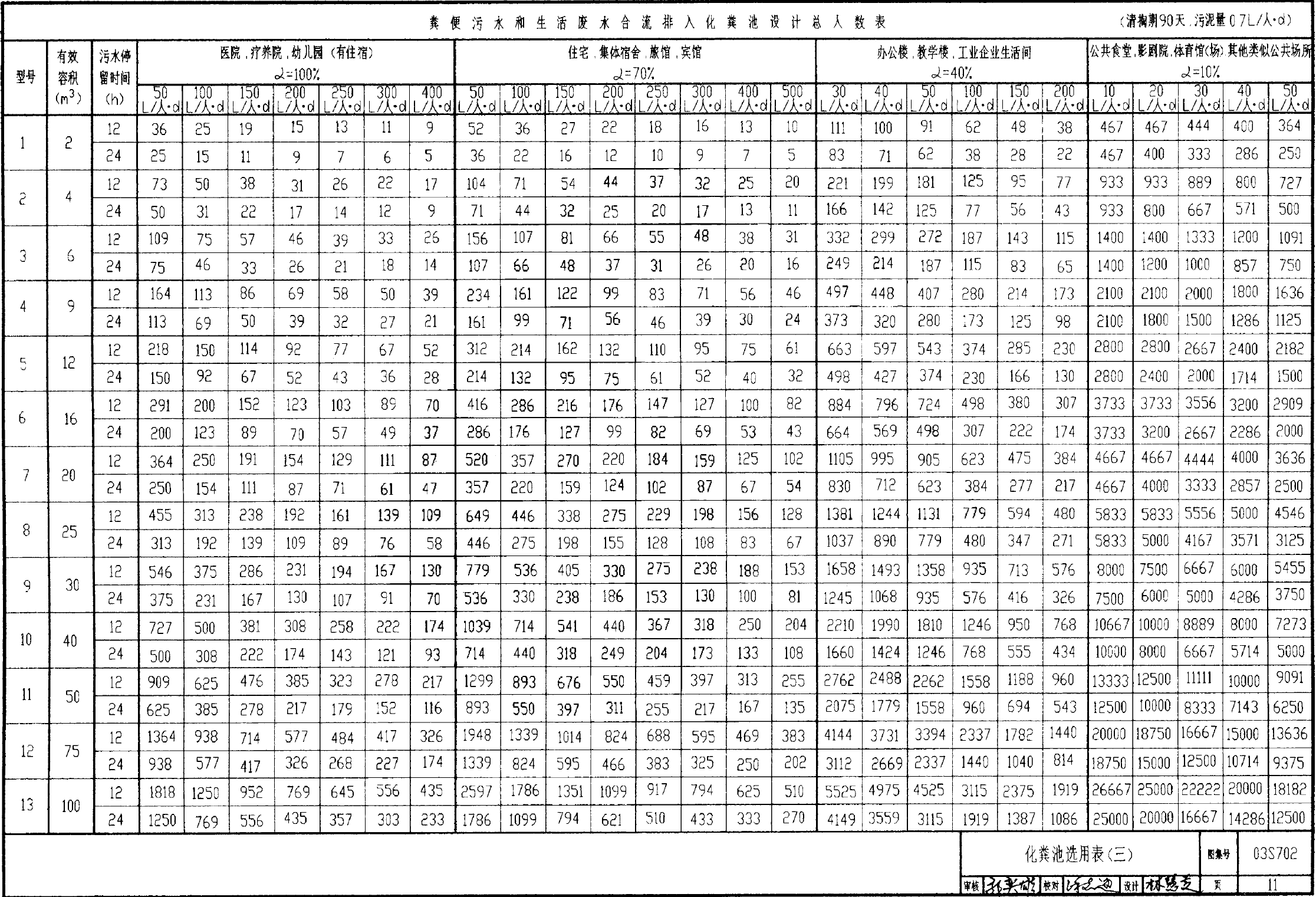

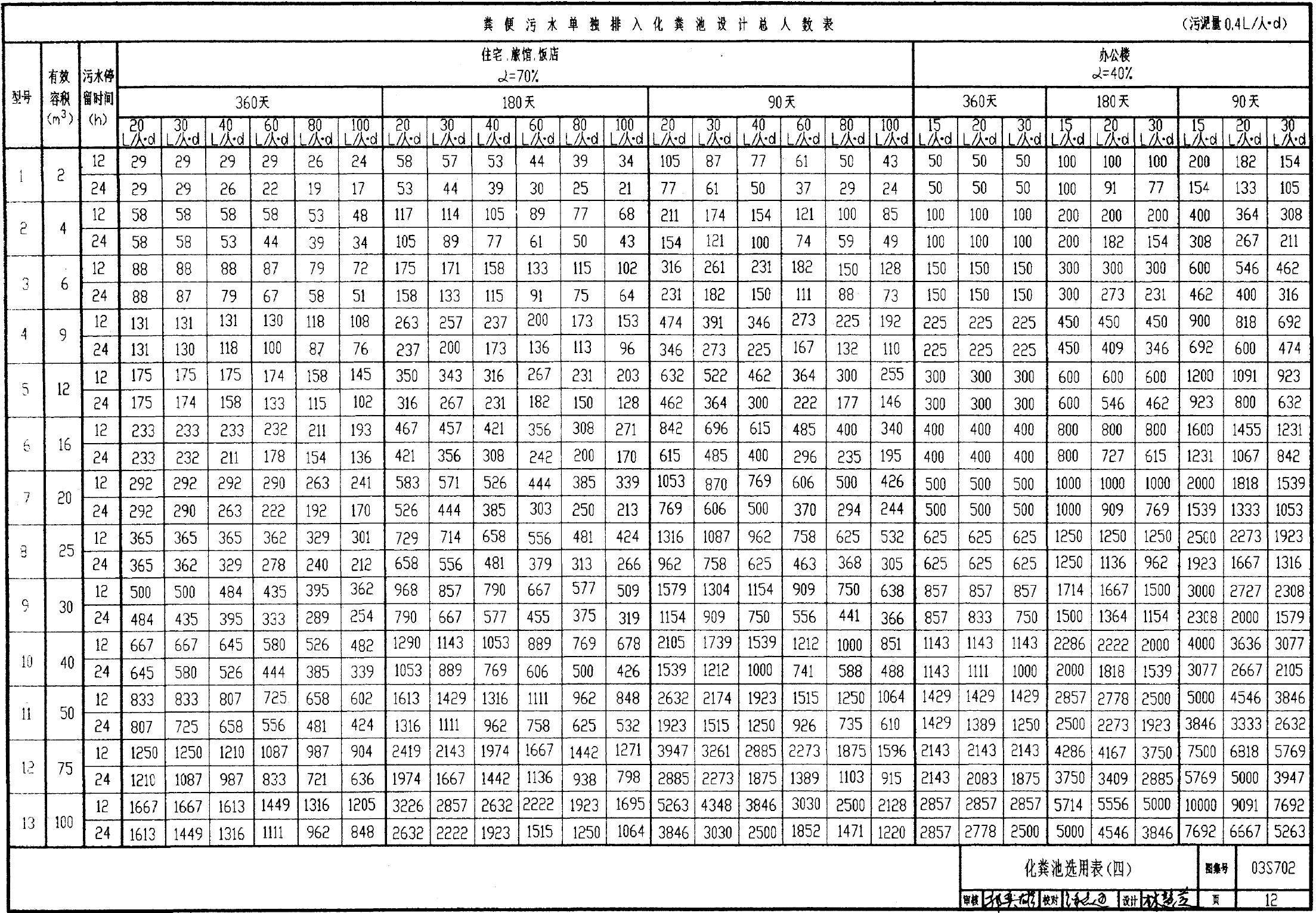

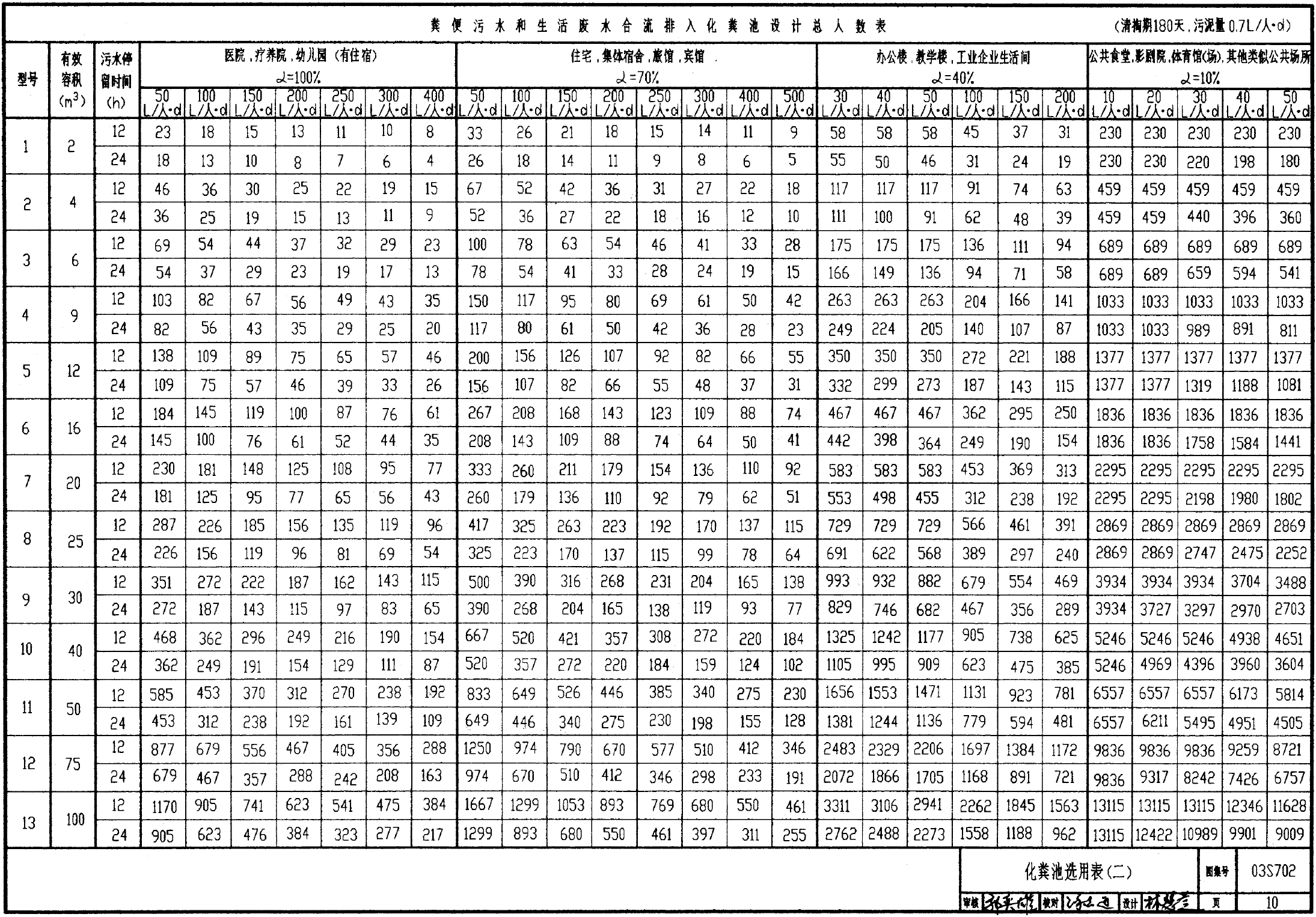

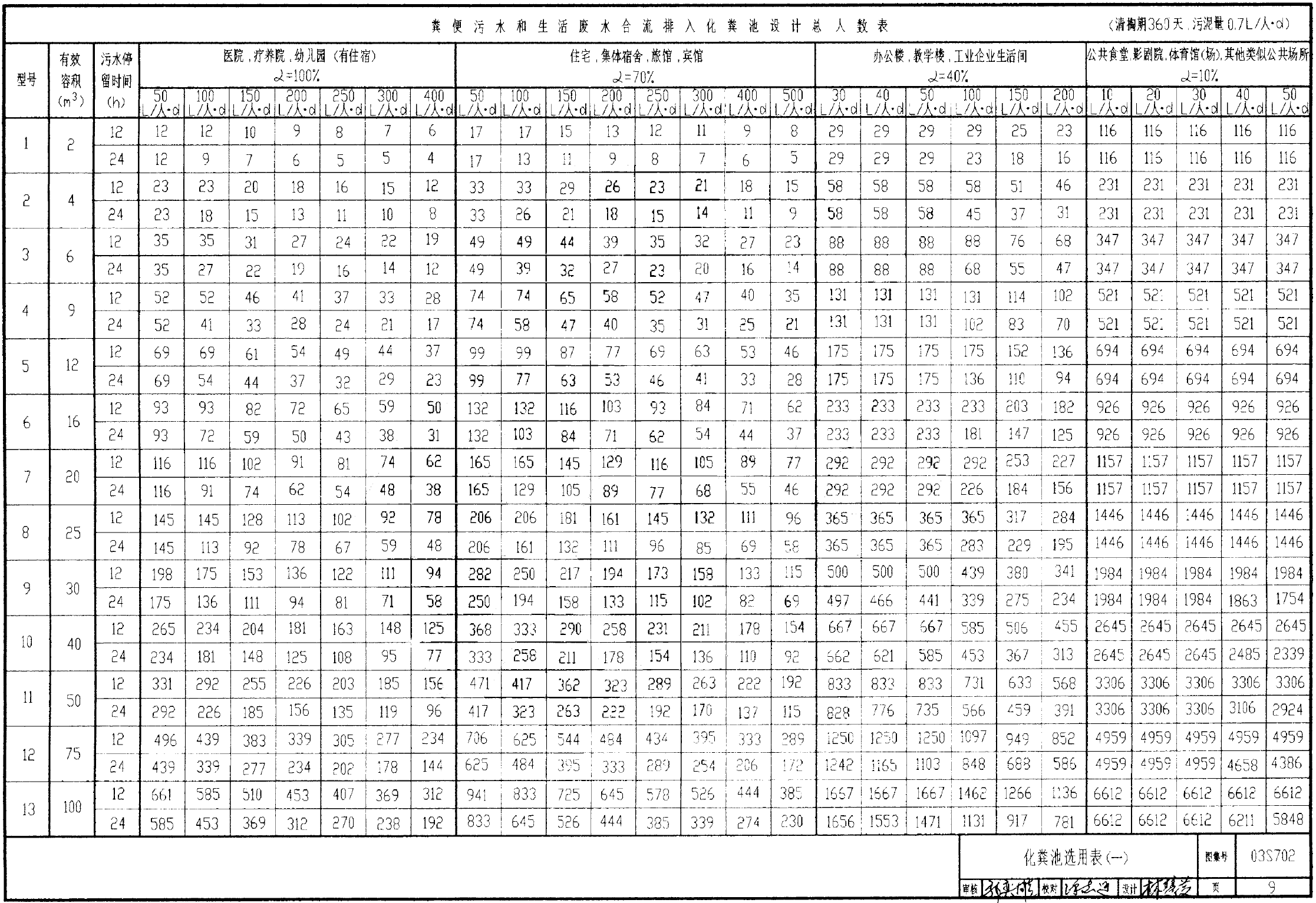

化粪池容量选用表
化粪池容量选用表
化粪池容量选用表
化粪池容量选用表
化粪池容量选用表
化粪池容量选用表
化粪池容量选用表
化粪池容量选用表

按1500人为例时化粪池容量的计算方法

能满足1500个人的小区使用的化粪池容积应根据使用人数、天气、环境、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。我国通用计算参数:每人每天的粪尿排泄量及少量冲洗厕所用水在内,按最低量3.5公斤计算,粪便发酵腐熟时间及病原体残废时间按30天计算,其中在第一池需停留20天,第二池停留10天,第一池和第二池的容积分别按此停留时间计算,第三池容积一般为一、二池之和。粪池容积的计算式如下:

粪池容积=(排粪尿量/日·人×使用人数×天数)/1000

1500个人,排粪尿量/日·人,按3.5kg计,粪便贮存发酵时间30天,求一、二池有效容积。

第一池有效容积=3.5×1500×20/1000=105m3

第二池有效容积=3.5×1500×10/1000=52.5m3

第三池为1-2池之和,即(105+52.5=157.5)157.5m3

考虑到便器的清洗次数、实际用水量不便掌握和便于施工等情况,化粪池容积比计算结果大15-25%以上为宜。

所以1500个人左右的小区如果需要使用化粪池的话建议选择至少(157.5X1.25=196.87)196.87立方米以上的化粪池。(注:以上结果是按每人每天3.5KG用水量计算的标准,具体容量应根据实际用水量计算。)

2m3化粪池CAD图纸

小型化粪池CAD施工图纸,中英文版本,做法标注详细,图纸规范。

2立方化粪池CAD图纸
2m3化粪池CAD图纸
2立方化粪池CAD图纸
2m3化粪池CAD图纸
2m3化粪池CAD图纸



02S701图集CAD版本

02S701砖砌化粪池图集部分标准做法CAD图纸。02S702图集为钢筋混凝土化粪池图集。

02S701化粪池CAD图集
02S701化粪池CAD图集
02S701化粪池CAD图集
02S701化粪池CAD图集
02S701化粪池CAD图集
02S701化粪池CAD图集
02S701化粪池CAD图集



钢结构化粪池CAD图纸

本套图纸为钢结构化粪池施工图,图纸内容包括:化粪池基坑放坡开挖施工图,化粪池顶板平面布置图,化粪池平面布置图,化粪池长边立面图,池壁、顶、底板与方钢框架位置图,大样图,剖面图,钢结构化粪池材料表。共计11张图。

钢结构化粪池CAD图纸
钢结构化粪池CAD图纸
钢结构化粪池CAD图纸
钢结构化粪池CAD图纸
钢结构化粪池CAD图纸
钢结构化粪池CAD图纸
钢结构化粪池CAD图纸



砖砌化粪池CAD图纸

砖砌化粪池CAD图纸
砖砌化粪池CAD图纸
砖砌化粪池CAD图纸



上车及不上车化粪池CAD图纸

图纸中分别设计有上车和不上车两种情况下3立方、6.68立方、9.98立方、13.5立方、19.2立方等不同容量化粪池CAD详图做法。

不上车化粪池CAD图纸
不上车化粪池CAD图纸
上车化粪池CAD图纸
上车化粪池CAD图纸
上车及不上车化粪池CAD图纸



圆形混凝土化粪池CAD图纸

这套图纸为圆型混凝土化粪池施工图,按400Kg/m2计算,不考虑汽车荷载。容量为4m3,相当于7#化粪池。图纸内容包括:平面图、剖面图、说明、化粪池结构配筋等。

圆形混凝土化粪池CAD图纸
圆形混凝土化粪池CAD图纸
圆形混凝土化粪池CAD图纸
