AutoCAD填充图案资源下载及安装方法

2024年3月16日评论0437 阅读

AutoCAD的填充图案（Hatch Patterns）扩充增加主要涉及到创建或修改PAT文件，这些文件定义了填充图案的几何形状和排列方式。AutoCAD的.pat文件是用于定义填充图案（Hatch Patterns）的文本文件，它们用于在AutoCAD图纸中创建区域填充效果。这些填充图案可以应用于各种设计领域，包括建筑、工程和图形设计，为设计图纸增添细节和深度。.pat文件的使用不仅限于AutoCAD，还可能被其他兼容软件使用，用于实现类似的填充效果，在AutoCAD使用中，为用户提供了一个强大的工具，以创造性和高效的方式添加细节和纹理到他们的设计中。通过自定义这些文件，用户可以扩展AutoCAD的功能，以满足特定的设计需求。

这里提供上千个自定义填充图案，这些填充图案涵盖了从基础到复杂的多样化设计，旨在为你的项目增添独特的视觉效果和深度。无论你是在寻找特定的几何形状、自然元素的纹理，还是任何特殊的设计主题，这里都可能找到你需要的图案。无论是进行建筑设计、工程绘制还是任何形式的创意工作，都需要有足够的资源来表达你的创意。因此，这些自定义填充图案能够帮助你更高效地完成设计工作，同时也让你的设计作品更加突出和个性化。

文章目录 隐藏

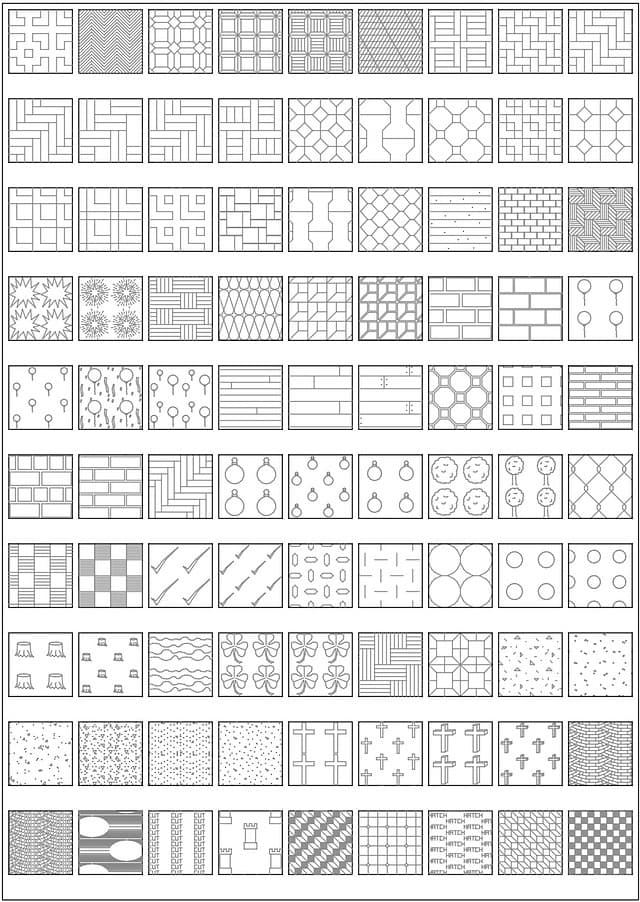

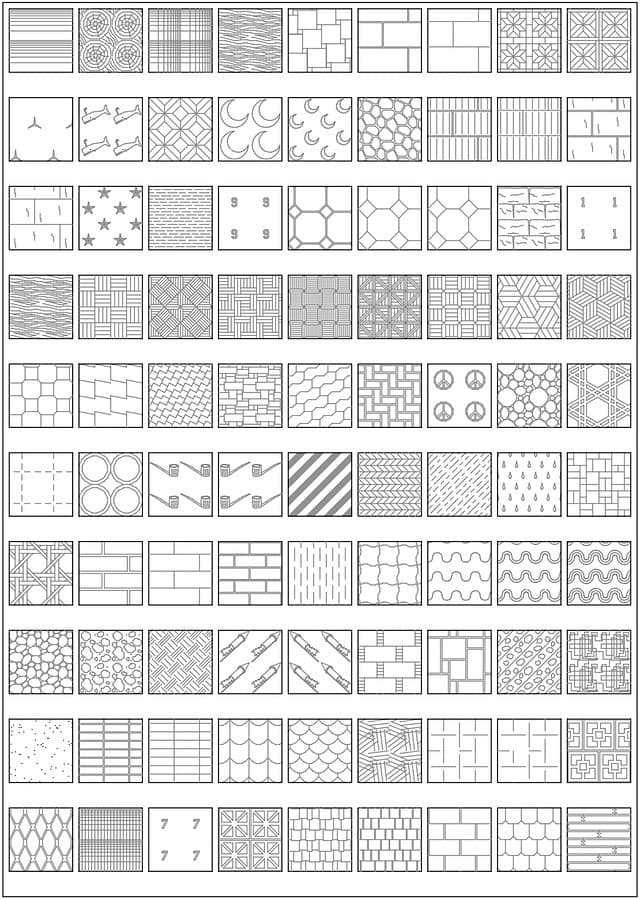

自定义填充图案预览

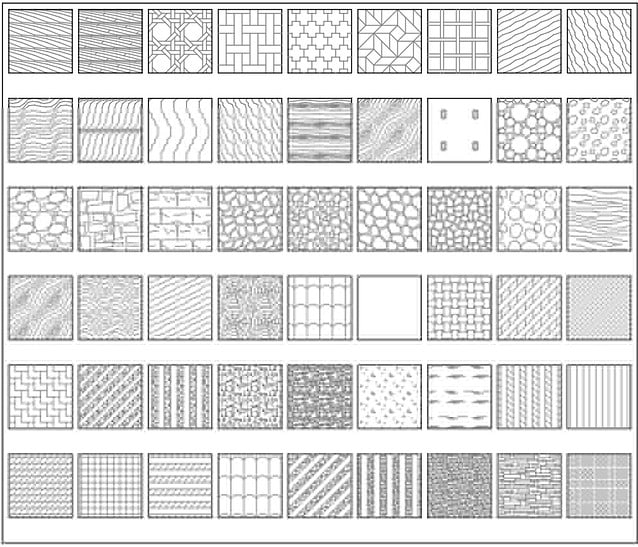

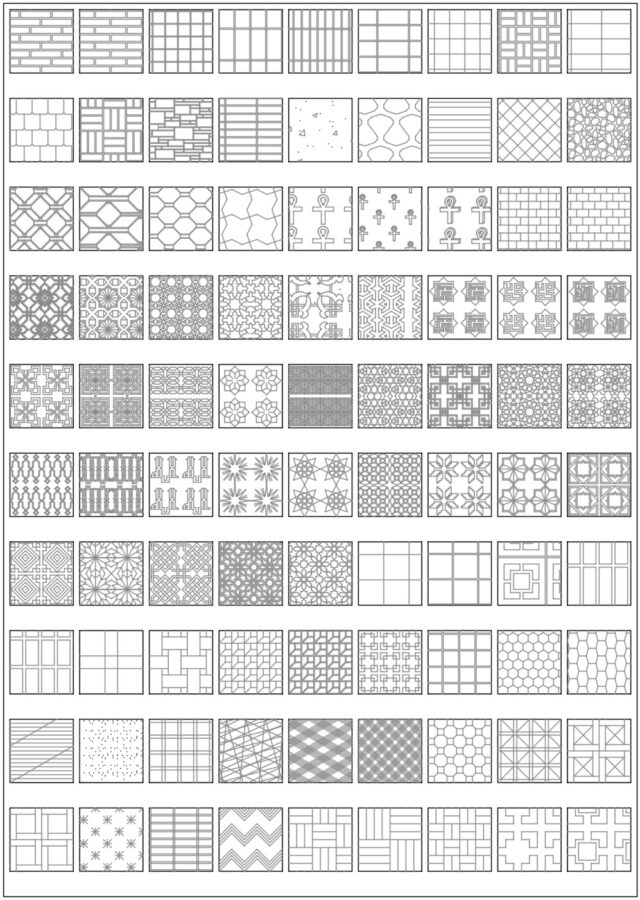

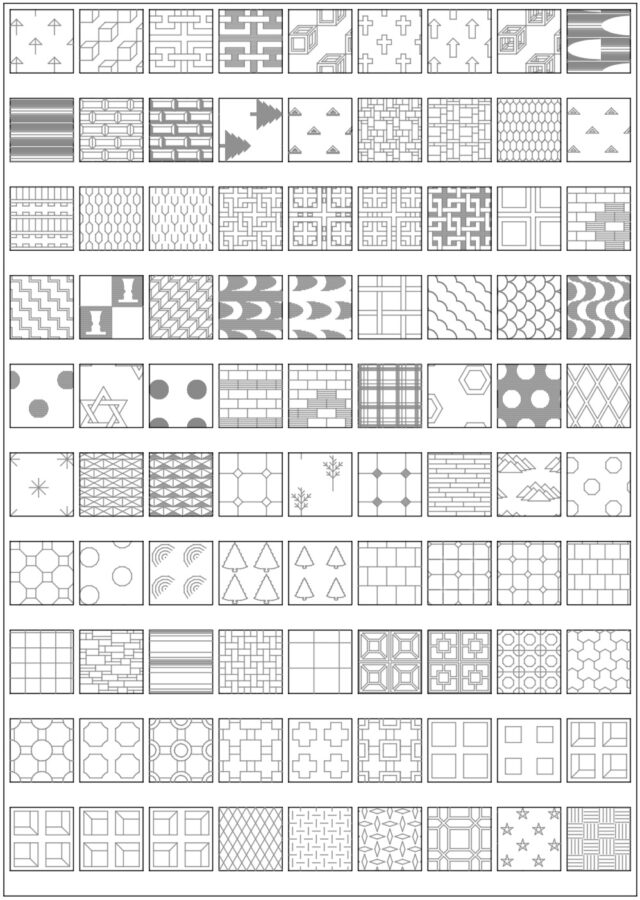

以下展示为.pat文件的部分填充图案的预览。

CAD填充图案PAT文件下载

AutoCAD填充图案PAT文件

CAD填充图案的安装方法

Windows系统安装方法

在Windows系统中的AutoCAD里导入.pat文件（填充图案文件）通常涉及将文件复制到AutoCAD的支持文件路径中。这里详细解释一下这个过程，包括如何处理文件夹被隐藏的情况。

步骤1：找到或准备.pat文件

首先确保你有.pat文件，这是你想要添加到AutoCAD中的填充图案文件。

步骤2：打开AutoCAD的支持文件路径

在AutoCAD中，键入OPTIONS命令并回车，或者点击界面右下角的齿轮图标打开选项对话框。
在“选项”对话框中，切换到“文件”选项卡。
在这里，你会看到一个列表，名为“支持的文件搜索路径”。这里列出了AutoCAD查找支持文件的路径，包括填充图案文件。

步骤3：确定.pat文件应该放置的位置

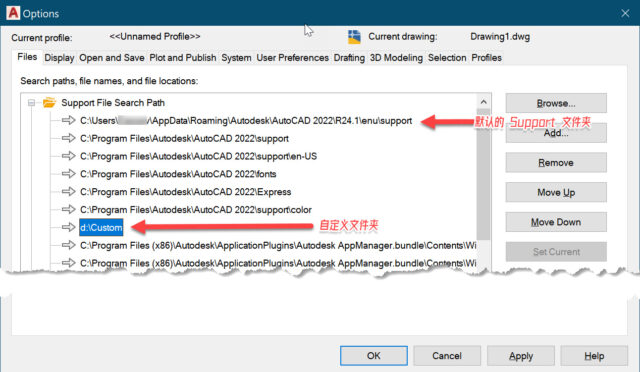

在“支持的文件搜索路径”列表中，找到与填充图案相关的路径。通常，这会是一个包含“Support”的文件夹路径（见下图默认的Support文件夹）。或者如果想要将自定义填充图案及其他自定义内容保存在其他位置，则需要将文件夹添加到应用程序搜索路径（见下图自定义文件夹）。

步骤4：将.pat文件复制到指定文件夹

使用文件资源管理器，导航到你的.pat文件所在的位置。
复制该.pat文件。
然后，导航到步骤3中找到的路径，并将.pat文件粘贴到这个位置。

如果文件夹被隐藏

Windows系统中的某些文件夹可能被设置为隐藏。如果你无法看到目标文件夹，按照以下步骤显示隐藏的文件夹：

打开文件资源管理器。
点击“查看”选项卡。
在“显示/隐藏”组中，勾选“隐藏的项目”复选框。这样就可以看到被隐藏的文件夹了。

步骤5：在AutoCAD中使用新的填充图案

重新启动AutoCAD以使更改生效。当你使用填充命令并寻找图案时，你应该能够看到新添加的填充图案。

MacOS系统安装方法

在Mac版本的AutoCAD中，通过填充图案的菜单选项添加自定义填充图案是一个简便的方法，这个方法避免了手动寻找文件夹路径和复制文件的步骤。这里的关键在于利用AutoCAD界面内的功能来导入或添加新的填充图案。下面是如何通过菜单选项在Mac版本的AutoCAD 2024中添加自定义填充图案的步骤：

使用“填充”对话框添加图案

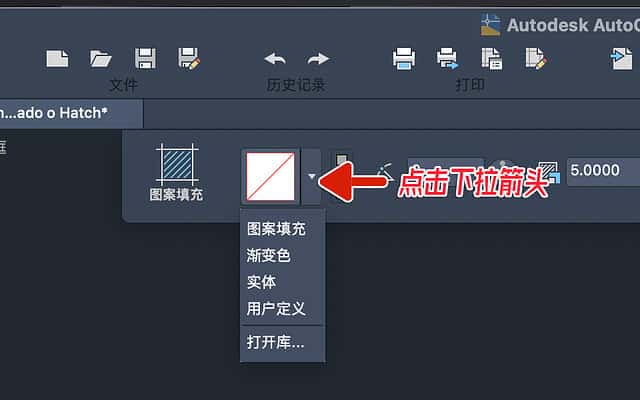

打开填充编辑器：在AutoCAD中，当你想要应用填充（HATCH）或编辑现有填充时，可以通过命令行输入HATCH或BHATCH来访问填充编辑器。这会打开一个对话框，其中包含了各种填充设置和选项。

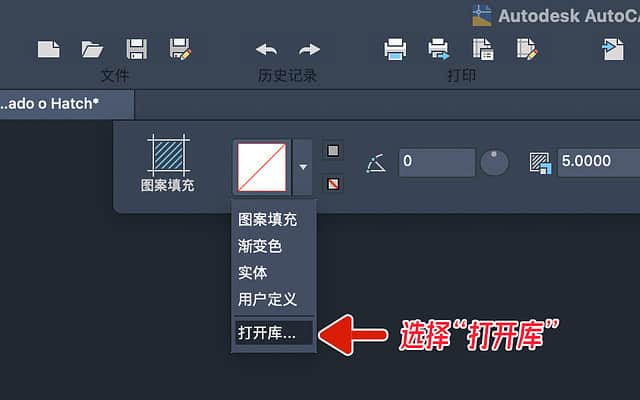

访问自定义图案选项：在填充编辑器对话框中，找到添加或导入自定义图案的选项。在某些版本的AutoCAD for Mac中，你可能需要点击“图案”选项卡下的某个按钮，如“管理图案”或“导入图案”，以访问导入自定义图案的功能。在AutoCAD 2024 for Mac中选择“打开库”进入下一个对话框。

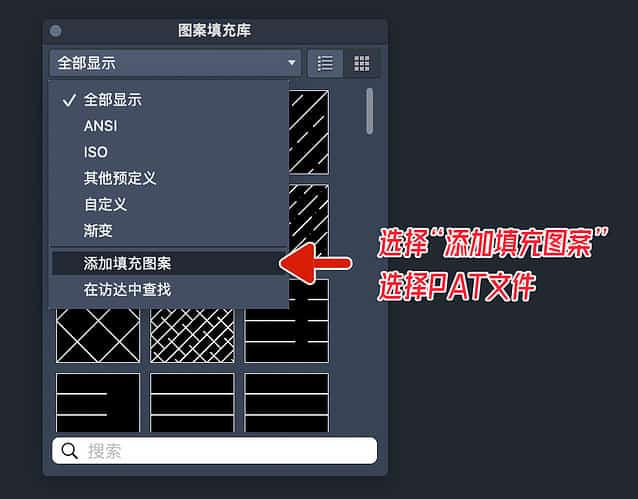

选择PAT文件：通过对话框，浏览到存储自定义PAT文件的位置，并选择你想要添加的PAT文件。一旦选择了文件，按照提示完成导入过程。在AutoCAD 2024 for Mac中选择“添加填充图案”进入.pat文件夹选择添加的填充图案文件即可。
复制PAT文件到指定的文件夹
应用新的填充图案：导入完成后，新的填充图案将会出现在填充图案列表中。现在，你可以选择这些新导入的图案并应用到你的图纸上。

这种方法的优势在于，它直接利用了AutoCAD的内置功能，简化了添加自定义填充图案的过程。此外，它避免了用户需要直接操作系统文件夹和路径的需求，特别适合不熟悉Mac文件系统的用户。不过，请记得，操作的具体步骤可能会根据AutoCAD的不同版本而有所变化。如果在操作过程中遇到困难，不妨查阅AutoCAD for Mac的官方文档或联系技术支持获取帮助。
