建筑幕墙分类及幕墙类型示意图

幕墙的定义是由面板与支承结构体系组成,具有规定的承载能力、变形能力和适应主体结构位移能力,不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。幕墙分类可分为8种,具体为:

  1. 按面板材料分类
  2. 按面板支承框架材料分类
  3. 按面板支承框架显露程度分类
  4. 按面板接缝构造形式分类
  5. 双层幕墙
  6. 点支承玻璃幕墙
  7. 按面板支承形式分类
  8. 按立面形状分类

在每个分类下又细分为各种幕墙类型,约为60多种。具体分类见下图所示。

幕墙分类图

幕墙分类中部分类型的幕墙示意图,具体见下图中标注有胡萝卜示意的类型。

幕墙分类示意图标注

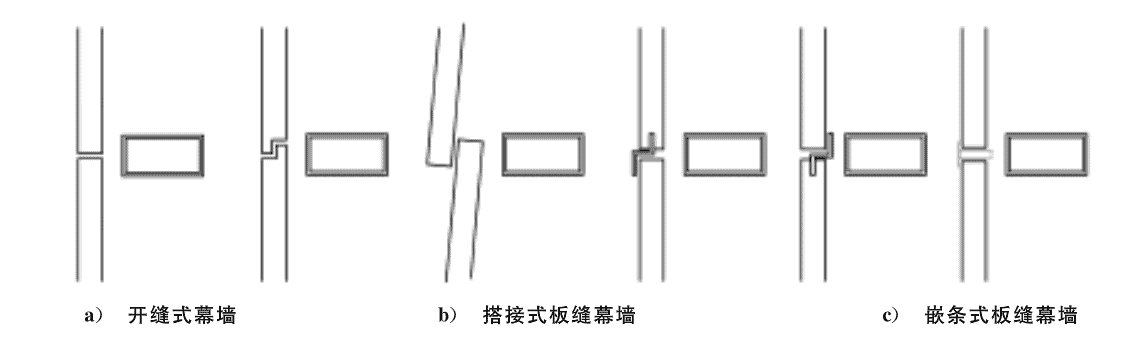

开放式幕墙示意图

开放式幕墙示意图

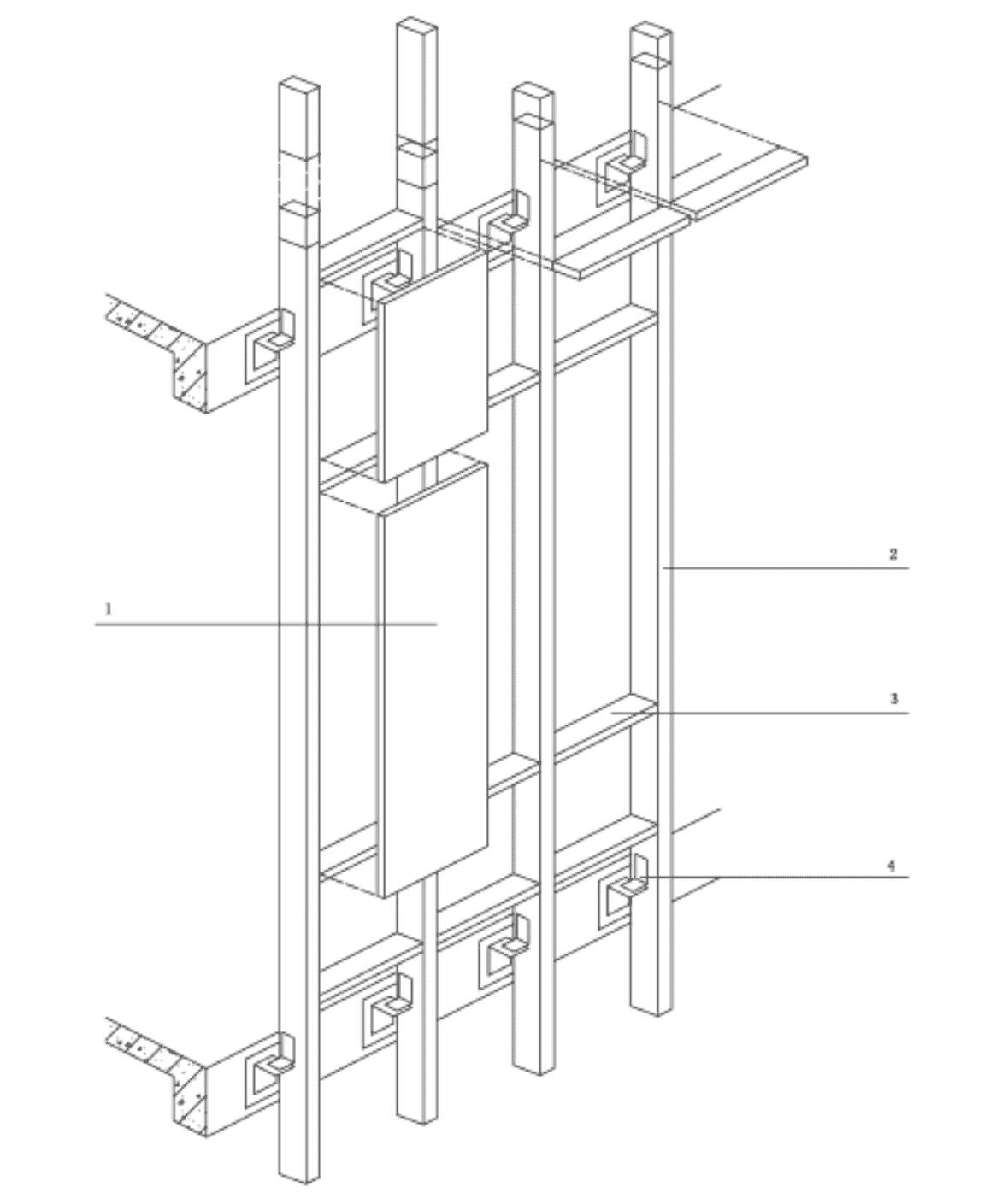

构件式幕墙示意图

构件式幕墙示意图

说明:1——面板;2——立柱;3——横梁;4——立柱连接件

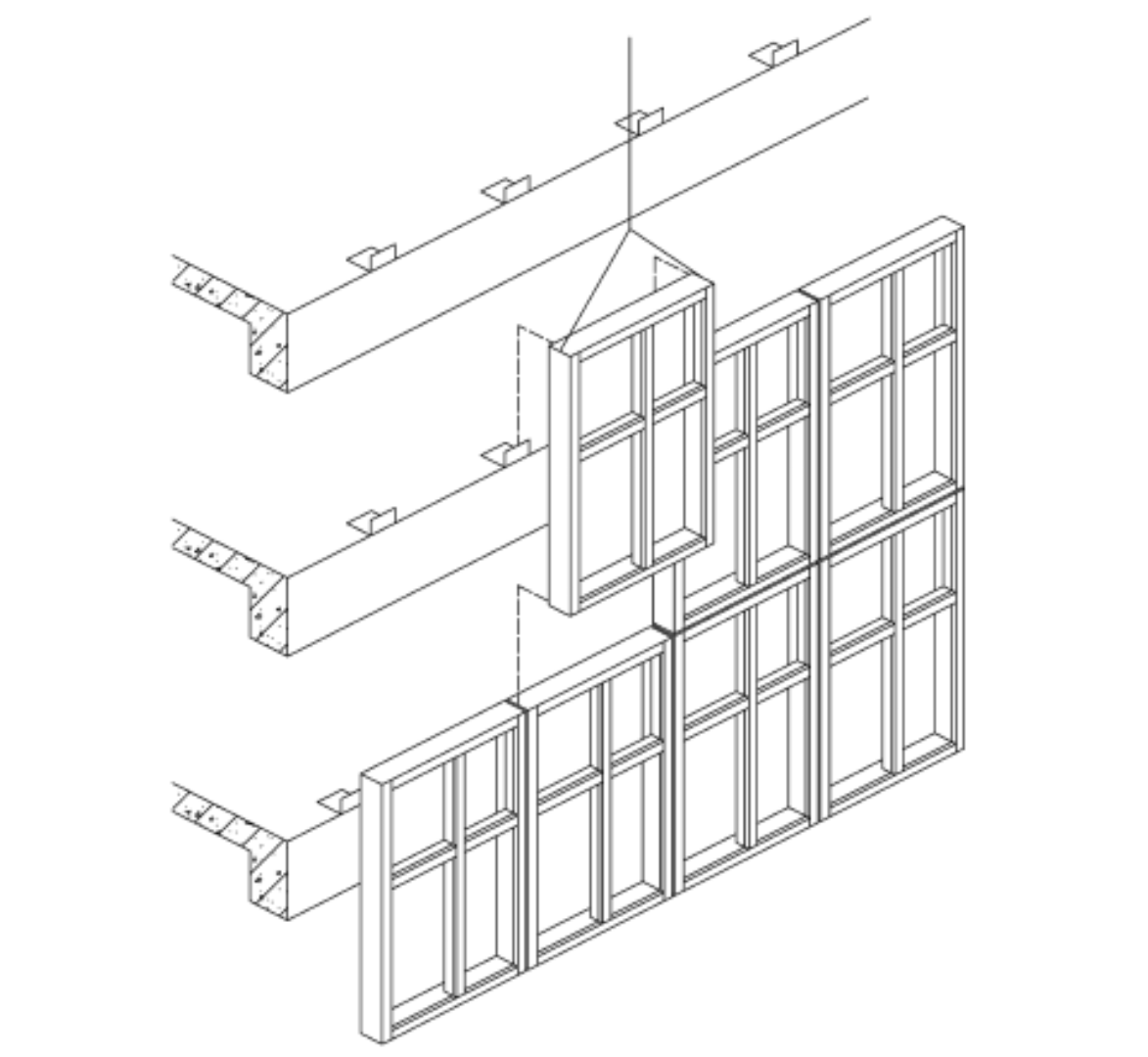

单元式幕墙示意图

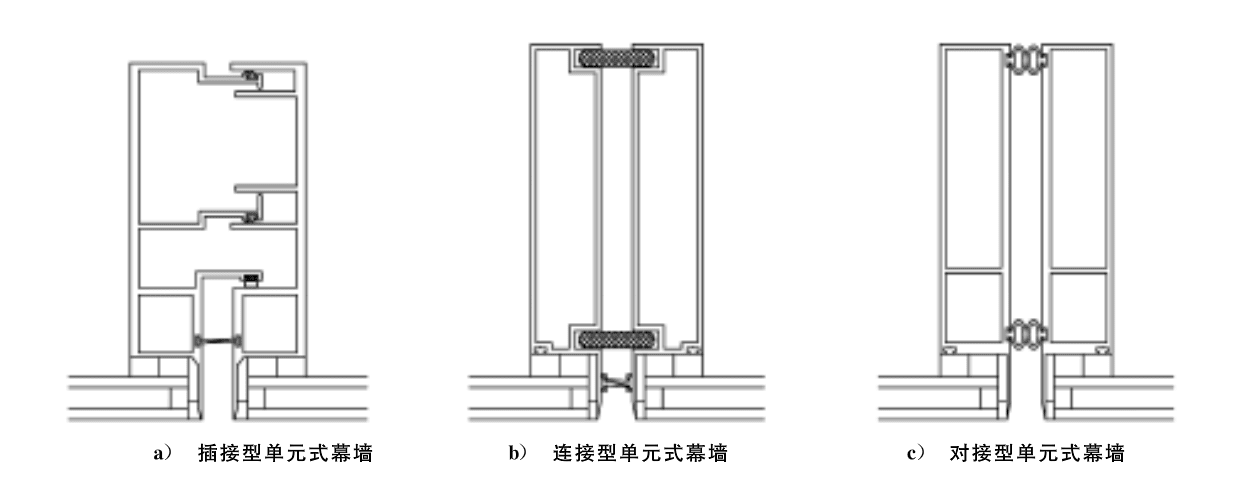

单元式幕墙类型示意图

单元式幕墙类型示意图

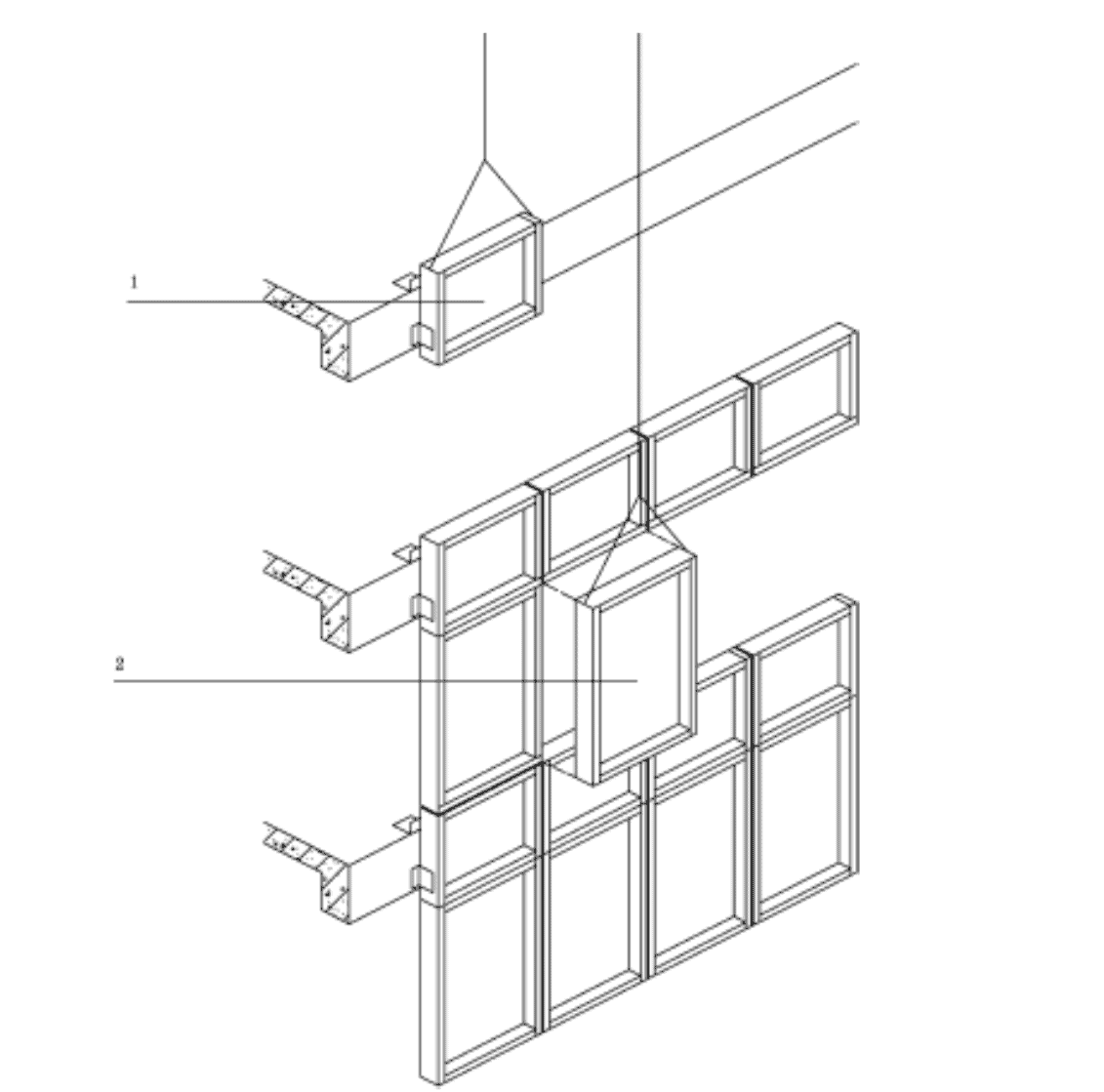

层间板块-视窗板块半单元式幕墙示意图

层间板块-视窗板块半单元式幕墙示意图

说明:1——层间板块;2——视窗板块

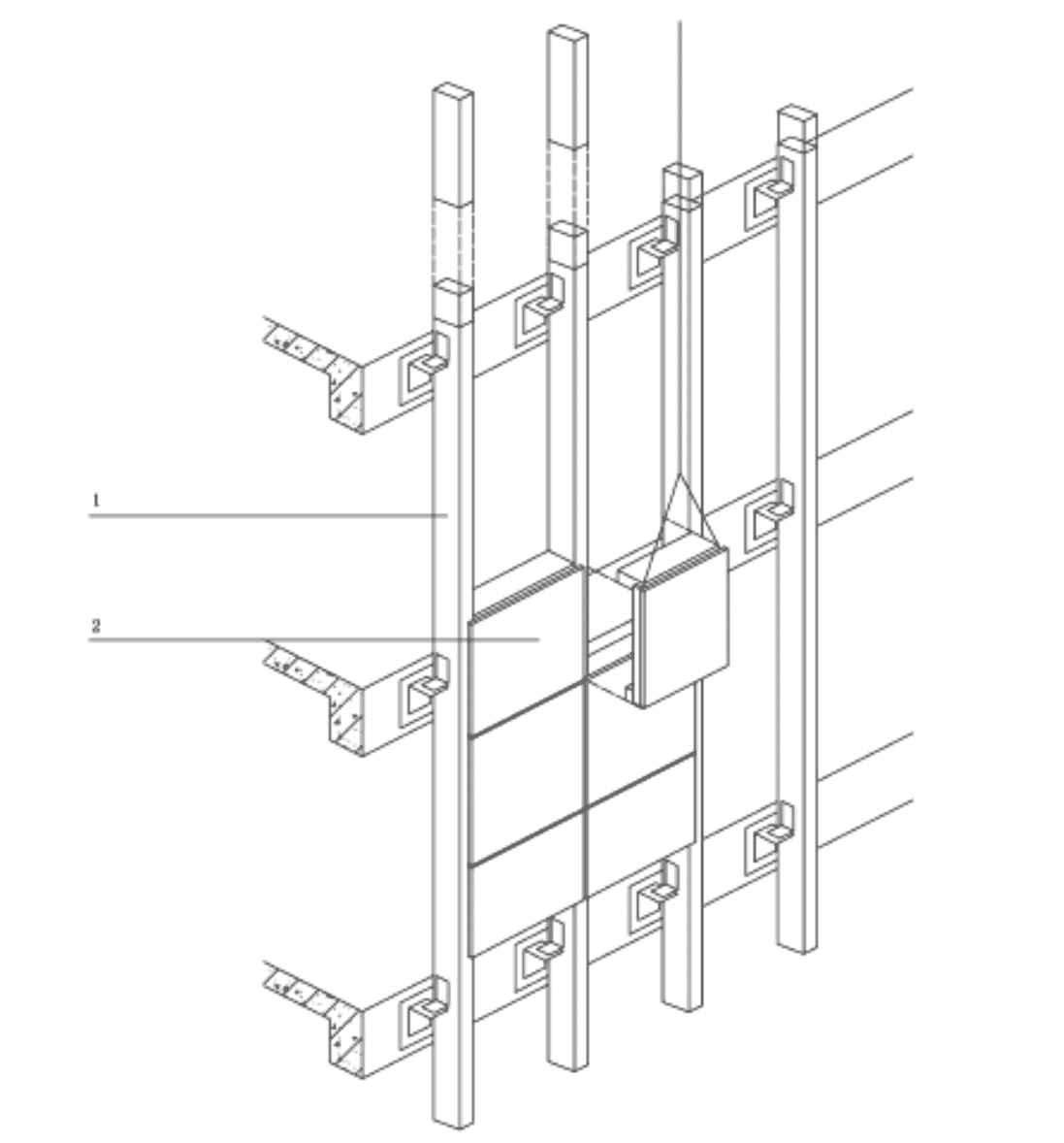

立柱-板块半单元式幕墙示意图

立柱-板块半单元式幕墙示意图

说明:1——立柱;2——半单元板块

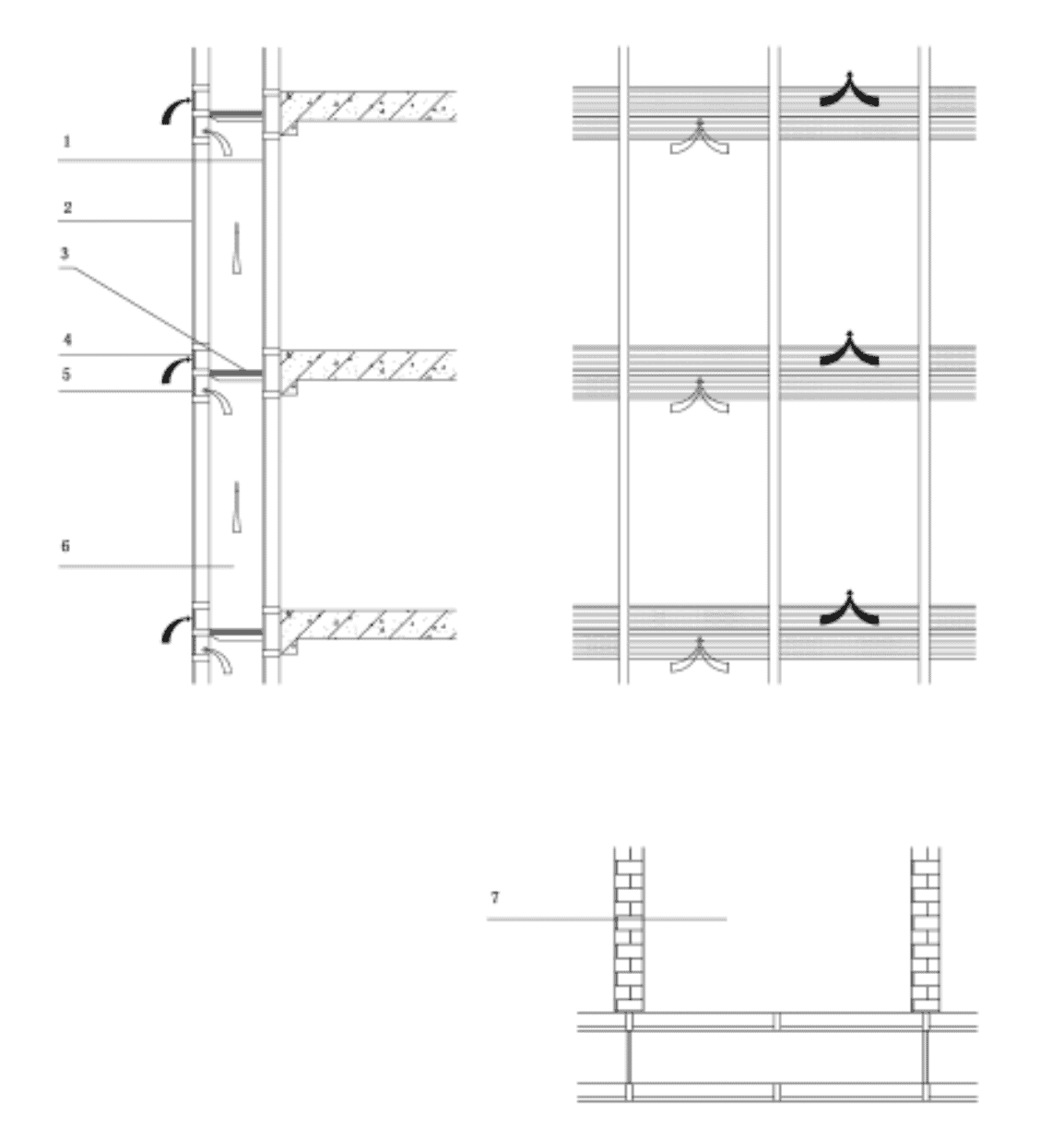

箱体式双层幕墙示意图

箱体式双层幕墙示意图

说明:1——内层幕墙;2——外层幕墙;3——支承构件(检修通道);4——进风口;5——出风口;6——空气层间;7——室内空间

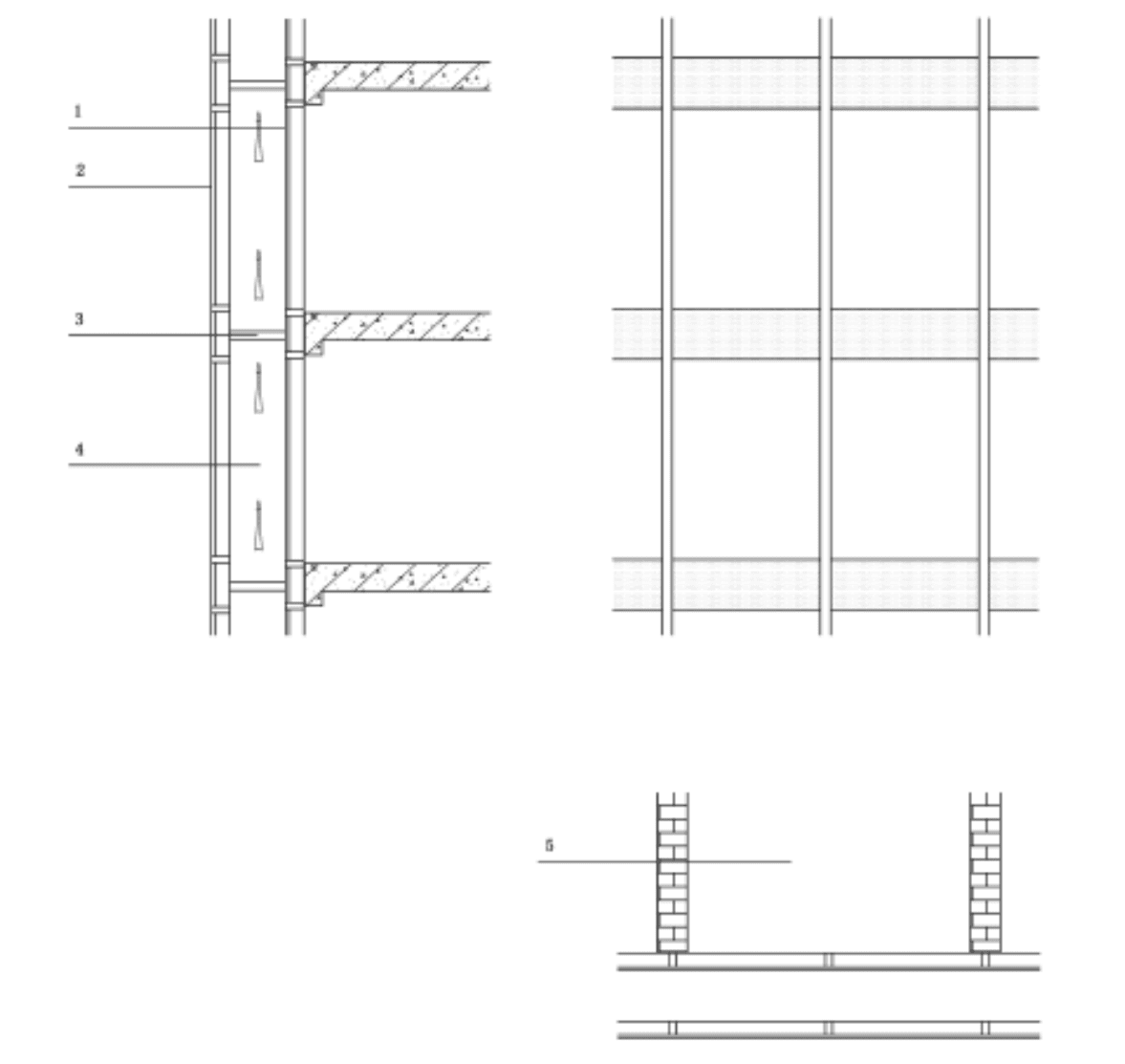

多楼层式双层幕墙示意图

多楼层式双层幕墙示意图

说明:1——内层幕墙;2——外层幕墙;3——支承构件;4——空气间层;5——室内空间

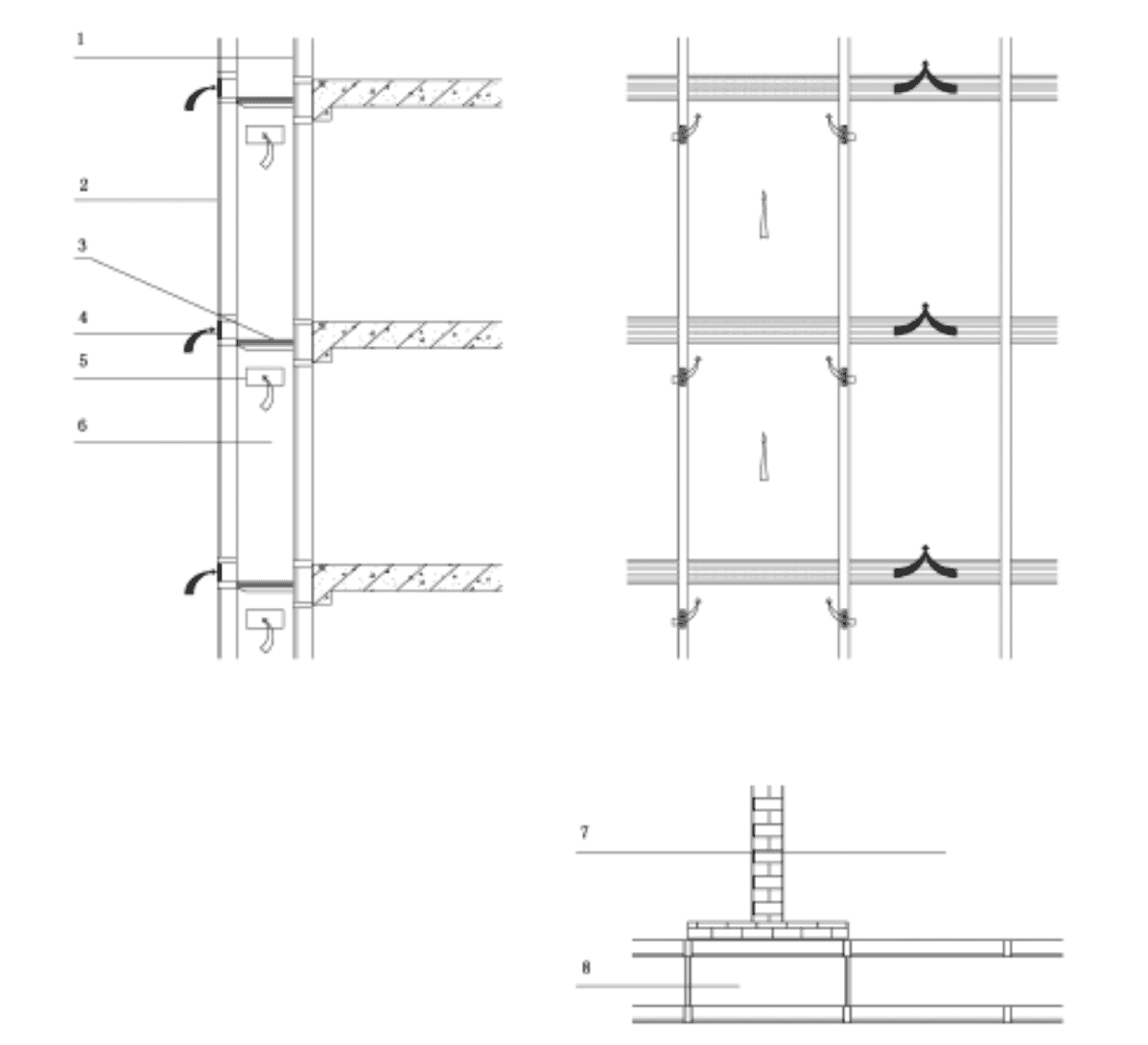

井道式双层幕墙示意图

井道式双层幕墙示意图

说明:1——内层幕墙;2——外层幕墙;3——支承构件(检修通道);4——进风口;5——出风口;6——空气层间;7——室内空间;8——通风井

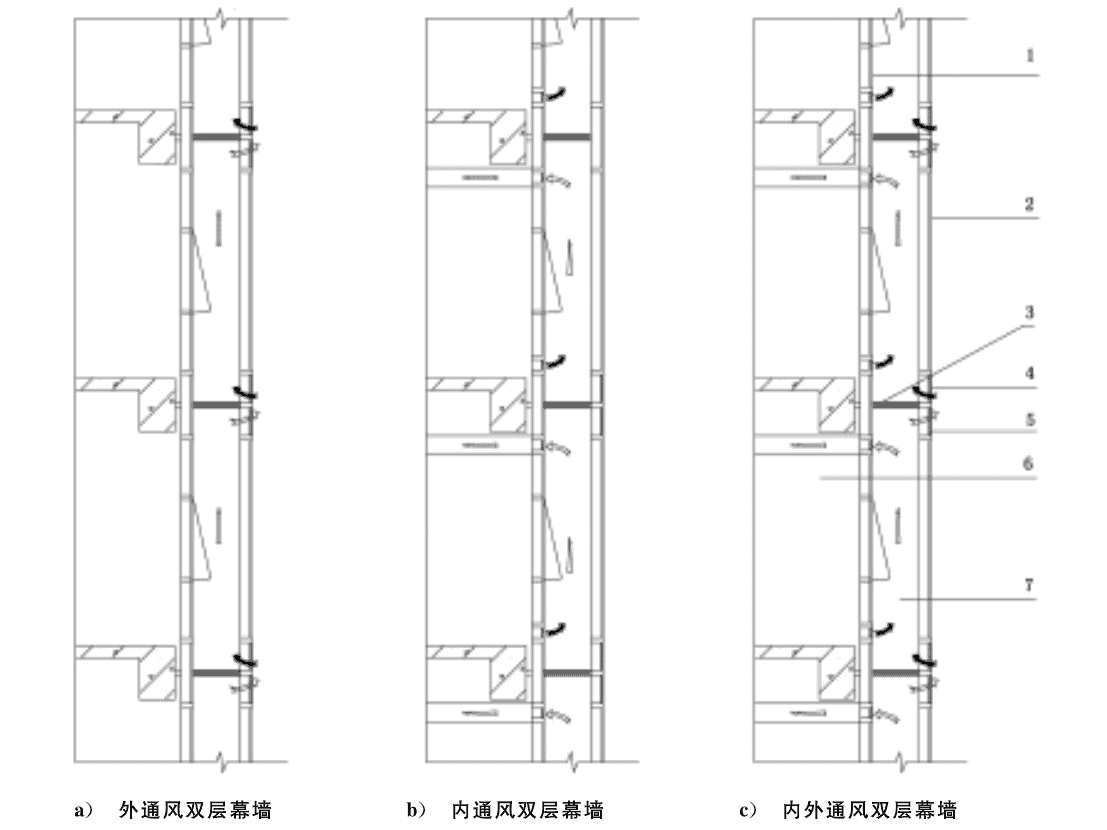

双层幕墙通风方式示意图

双层幕墙通风方式示意图

说明:1——内层幕墙;2——外层幕墙;3——支承构件(检修通道);4——进风口;5——出风口;6——室内空间;7——空气层间

幕墙共用构件示意图

幕墙共用构件示意图

说明:1——周边密封;2——边框;3——横梁;4——下(底)框;5——支座连接件;6——立柱连接件;7——立柱;8——面板;9——预埋件;10——上(顶)框;11——压顶板

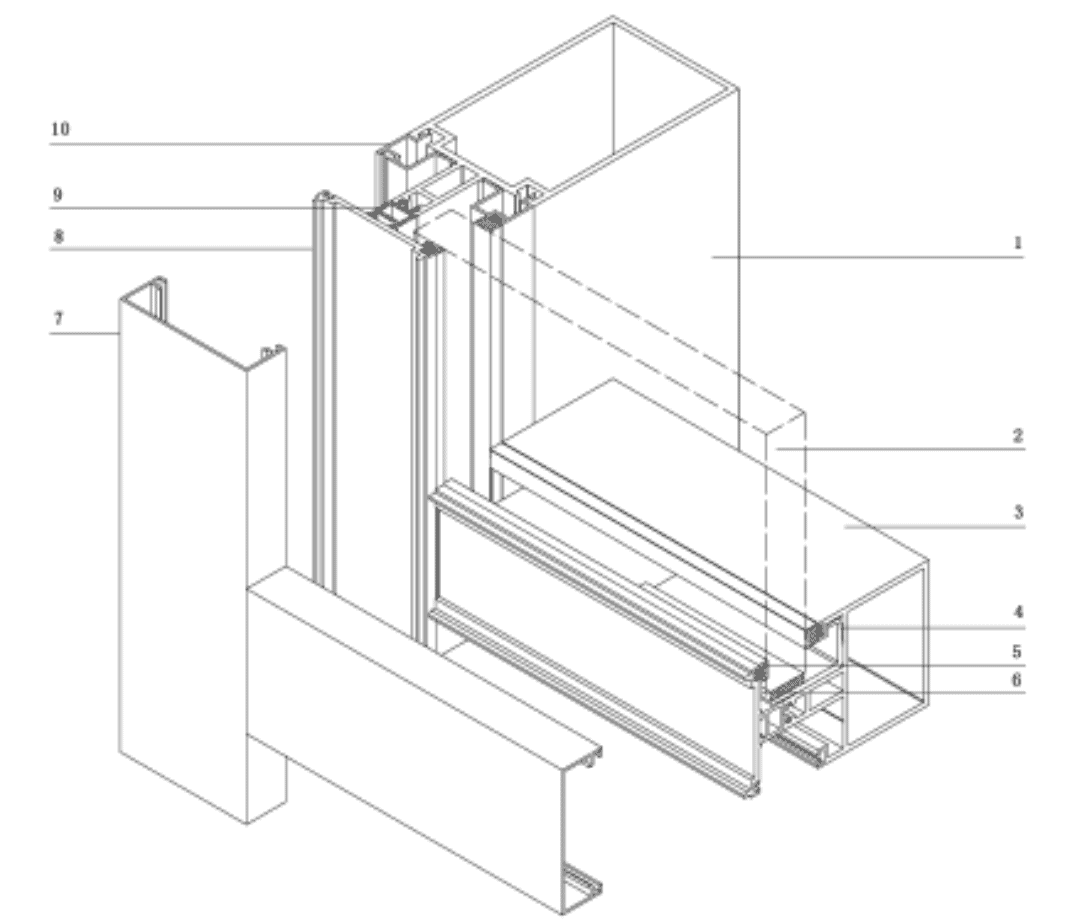

幕墙共用构件示意图

说明:1——立柱;2——面板;3——横梁;4——玻璃托条;5——衬垫密封胶条;6——支承块;7——扣盖;8——压板;9——隔热衬垫;10——玻璃压条

幕墙共用构件示意图

说明:1——立柱;2——面板;3——横梁;4——结构装配玻璃附框;5——玻璃托条;6——支承块;7——双面胶带;8——硅酮结构密封胶;9——结构装配玻璃组件压块

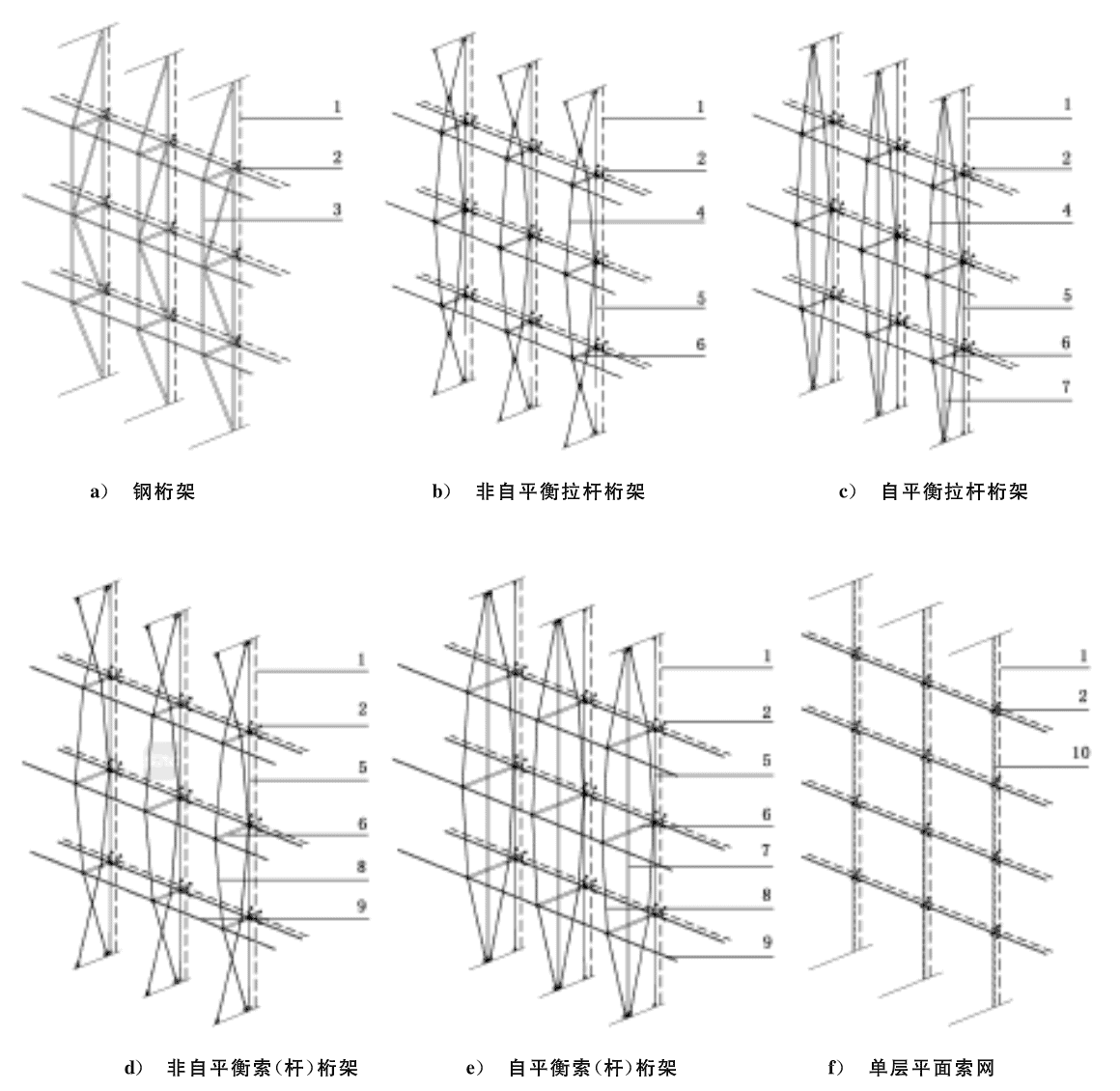

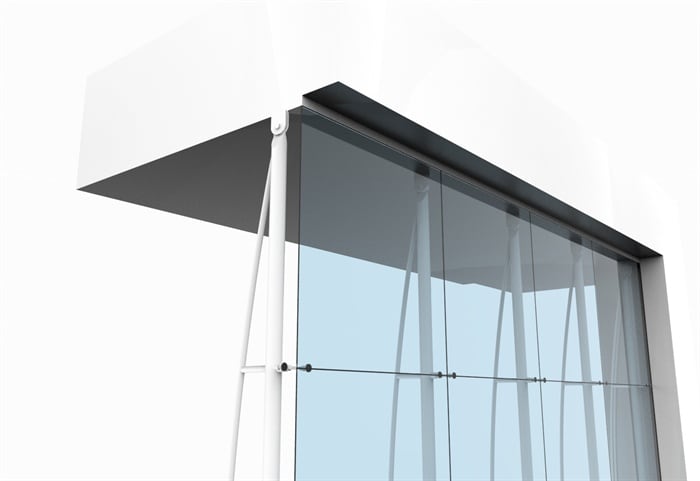

点支承玻璃幕墙构件示意图

点支承玻璃幕墙构件示意图

说明:1——面板;2——点支承装置;3——钢桁架;4——拉杆;5——承重(索)杆;6——横向撑杆;7——竖向撑杆;8——拉风索;9——稳定索;10——单层平面索网

本文根据《建筑幕墙术语》GB/T 34327-2017摘选整理
