塔式起重机简称塔机(也称塔吊),是现代工业和民用建筑中的重要起重设备,其主要作用是重物的垂直运输和施工现场内的短距离水平运输。

兔子在这里提供了各种类型塔吊的SketchUp模型文件,包括平臂式、俯仰变幅、小车变幅、内爬式、固定式等类型塔吊模型,还包括塔吊的标准节及顶升套架独立的模型文件。其中有个别几个模型文件是国内外著名超高层建筑所采用的塔吊的原模型,有些塔吊模型细节相当细致。选择时可按以下分类进行选择使用。

塔式起重机的分类

A.按结构形式分:

  1. 固定式塔式起重机:通过联接件将塔身基架固定在地基基础或结构物上,进行起重作业的塔式起重机。
  2. 移动式塔式起重机:具有运行装置,可以行走的塔式起重机。根据运行装置的不同,又可分为轨道式、轮胎式、汽车式、履带式。
  3. 自升式塔式起重机:依靠自身的专门装置,增、减塔身标准节或自行整体爬升的塔式起重机。根据升高方式的不同又分为附着式和内爬式的两种。
    1. 附着式塔式机重机:按一定间隔距离,通过支撑装置将塔身锚固在建筑物上的自升塔式起重机。
    2. 内爬式塔式起重机:设置在建筑物内部,通过支承在结构物上的专门装置,使整机能随着建筑物的高度增加而升高的塔式起重机。

B.按回转形式分:

  1. 上回转塔式起重机:回转支承设置在塔身上部的塔式起重机。又可分为塔帽回转式、塔顶回转式、上回转平台式、转柱式等形式。
  2. 下回转塔式起重机:回转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。

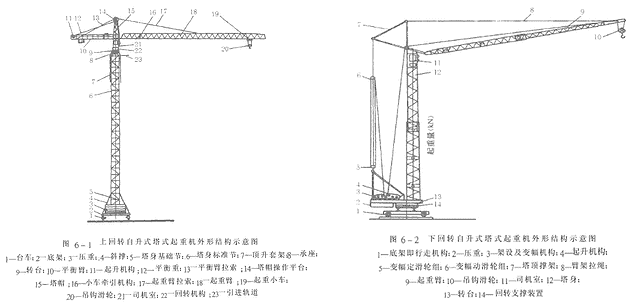

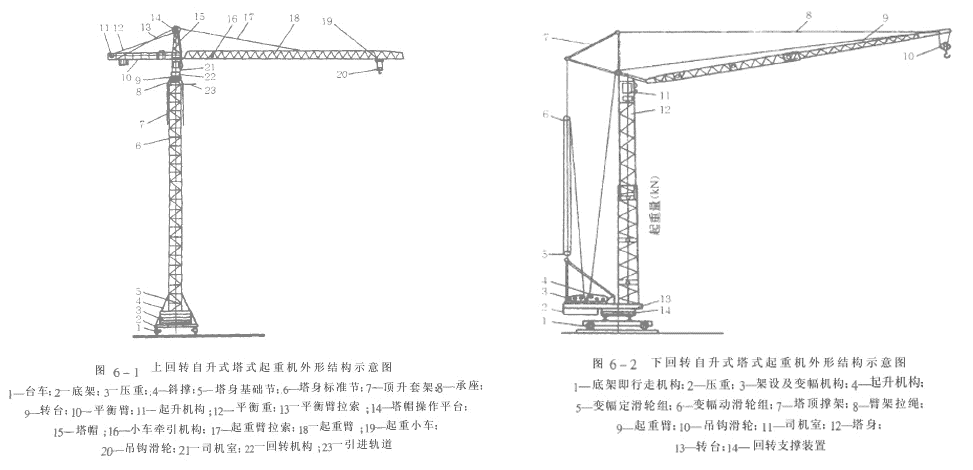

上回转和下回转的区别示意图

C.按架设方法分:

  1. 非自行架设塔式起重机:依靠其他起重设备进行组装架设成整机的塔式起重机。
  2. 自行架设塔式起重机:依靠自身的动力装置和机构能实现运输状态与工作状态相互转换的塔式起重机。

D.按变幅方式分:

  1. 小车变幅塔式起重机:起重小车沿起重臂运行进行变幅的塔式起重机。
  2. 动臂变幅塔式起重机:臂架作俯仰运动进行变幅的塔式起重机。
  3. 折臂式塔式起重机:根据起重作业的需要,臂架可以弯折的塔式起重机。它可以同时具备动臂变幅和小车变幅的性能。

塔式起重机SketchUp模型

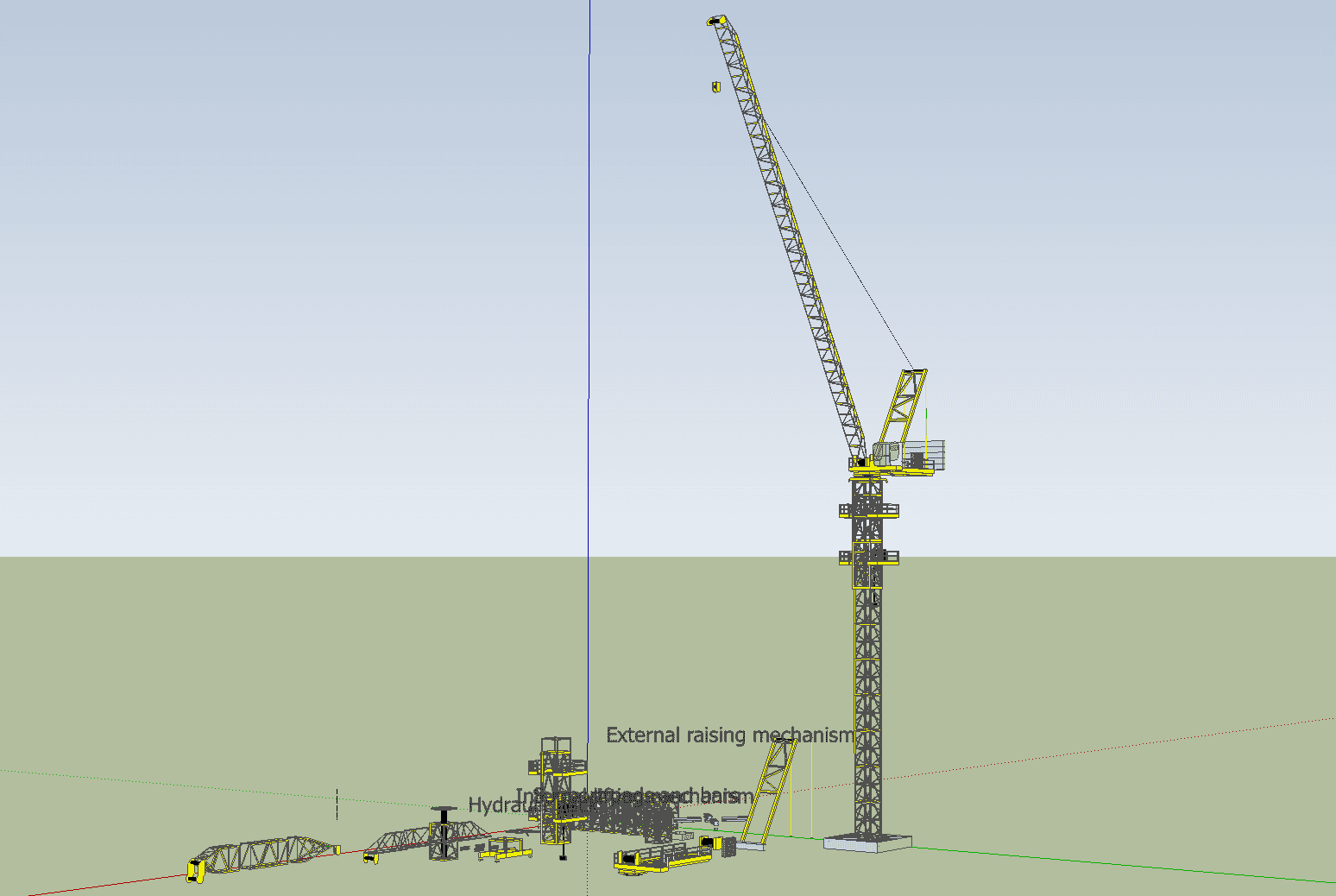

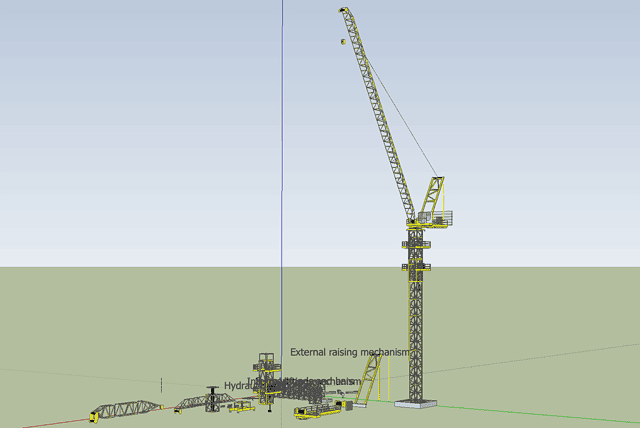

塔式起重机模型图 – 全部配件
塔式起重机-00-SU模型

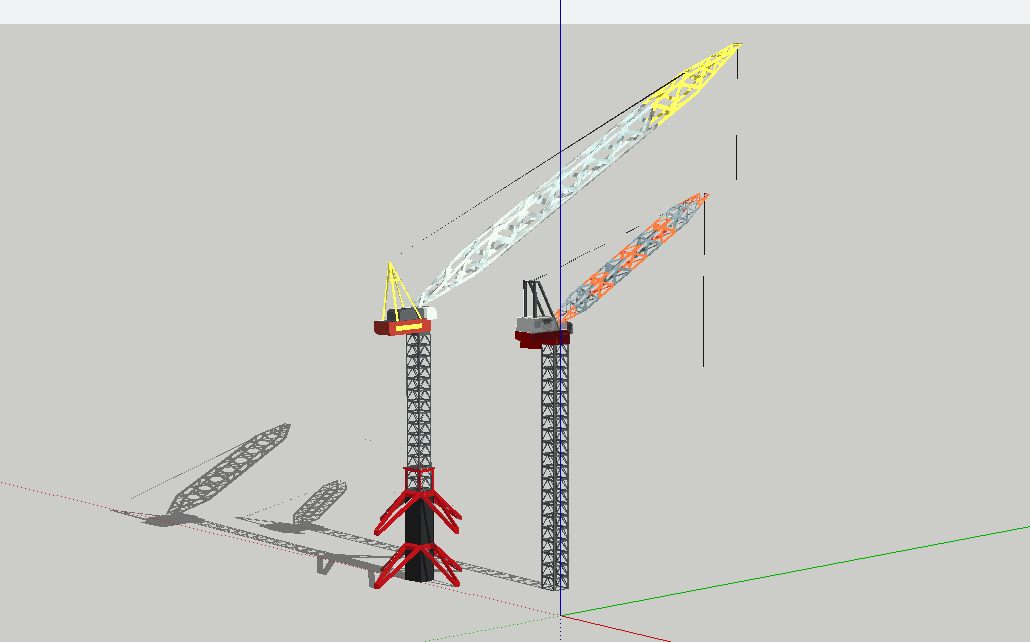

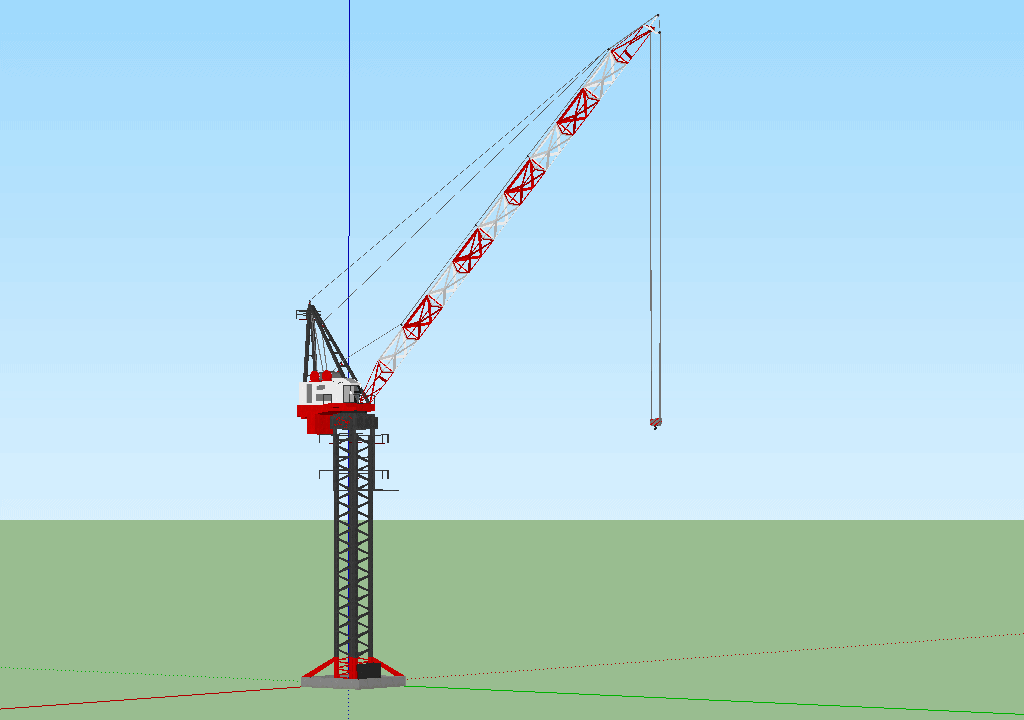

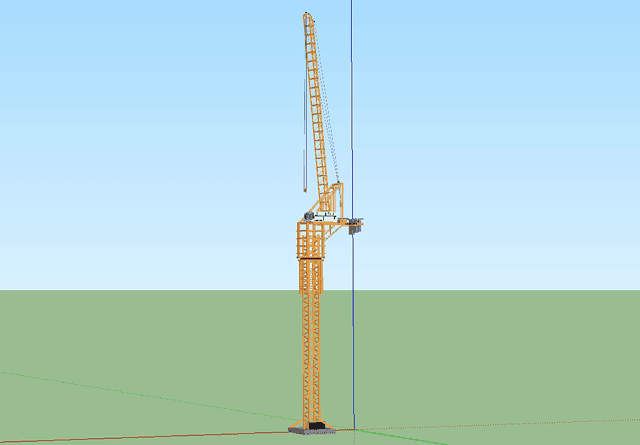

塔式起重机模型图 – 动臂式
塔式起重机-01-SU模型

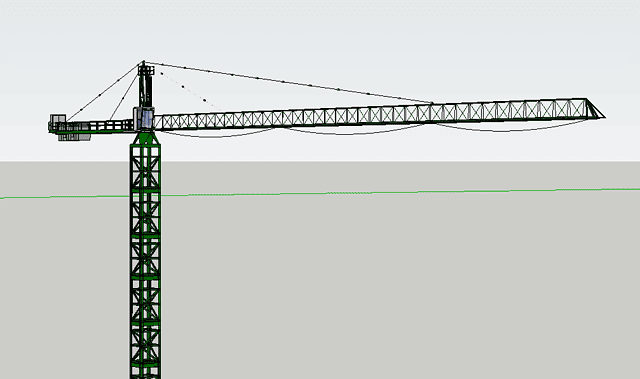

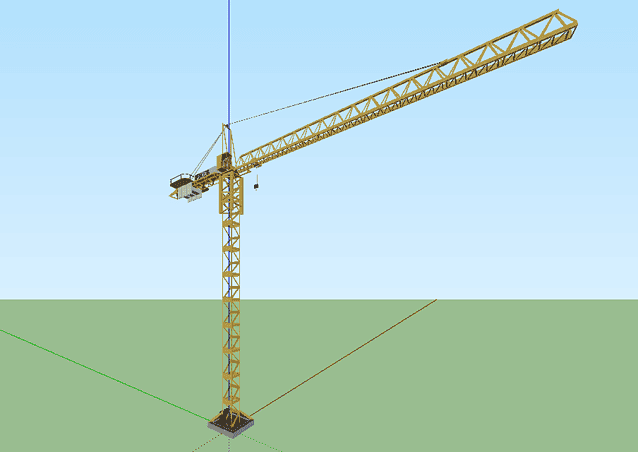

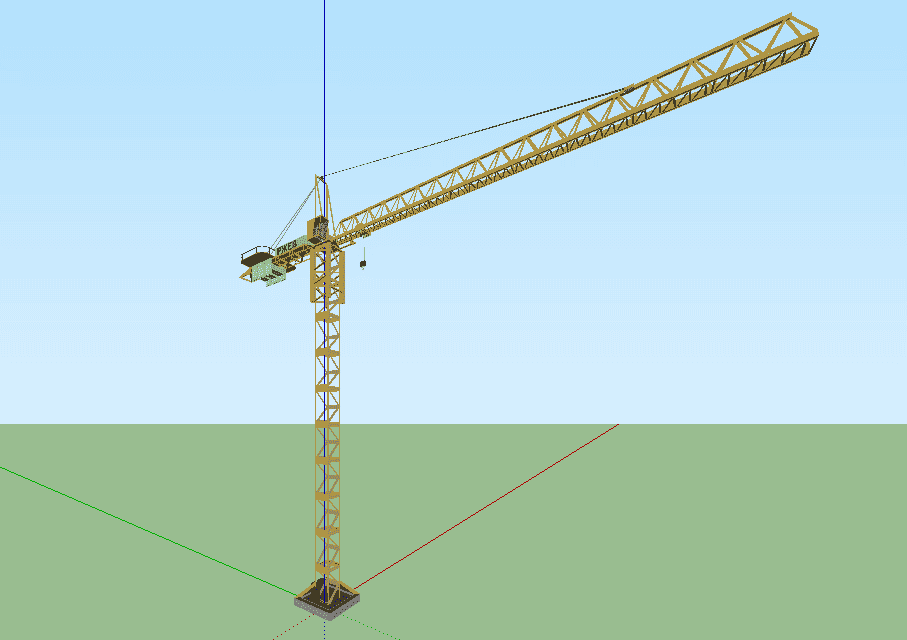

塔式起重机模型图 – 小车变幅
塔式起重机-02-SU模型



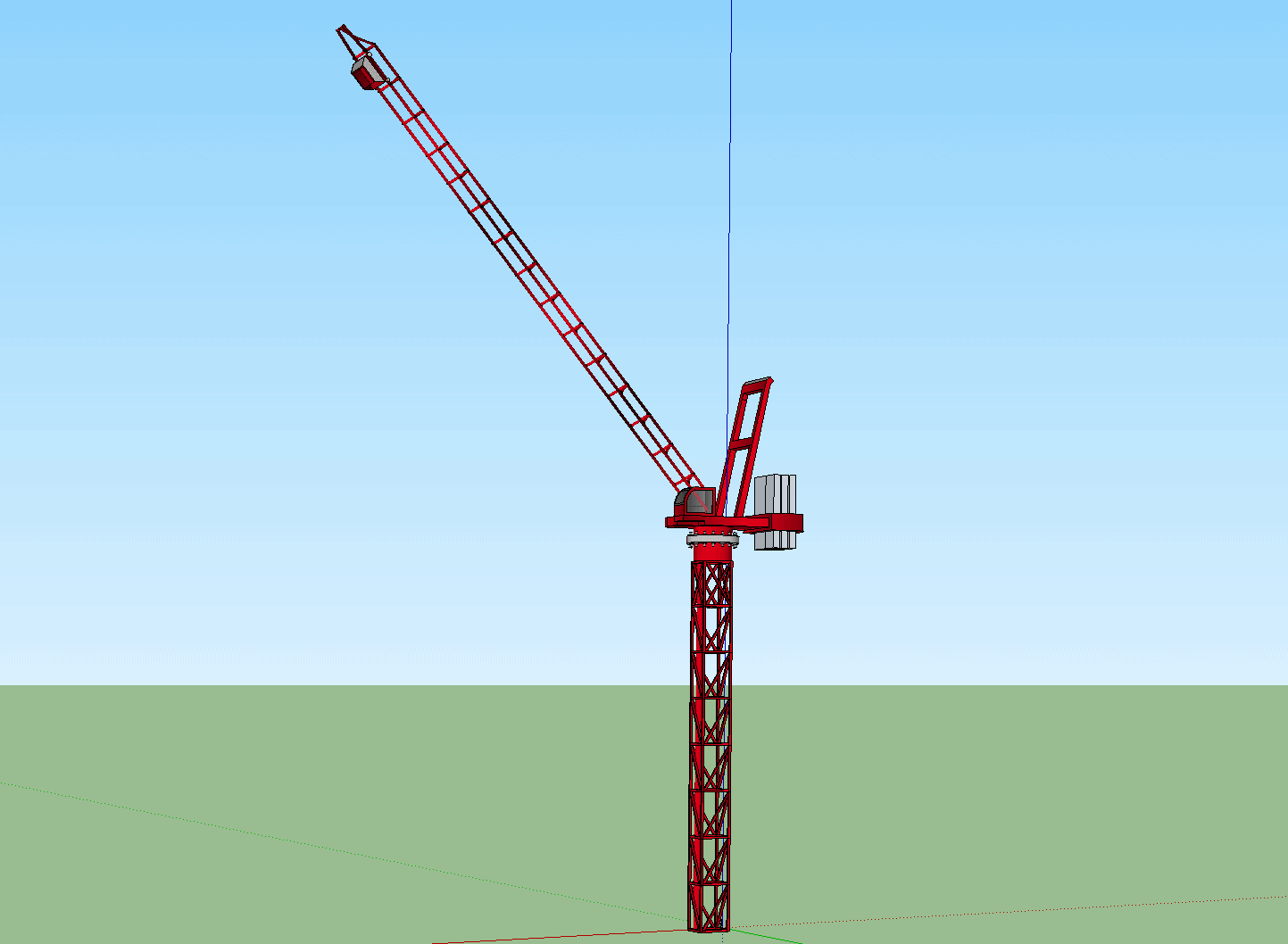

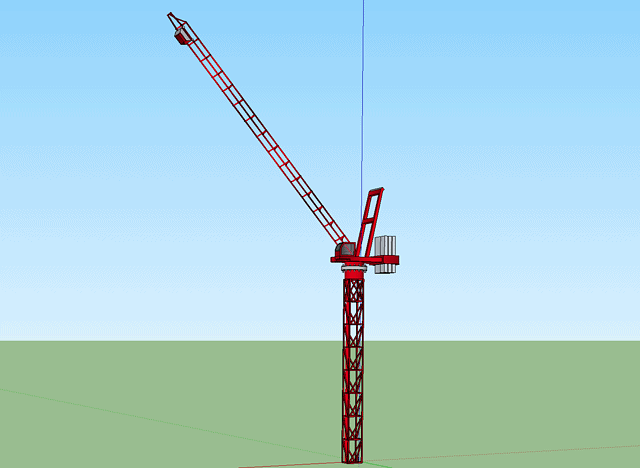

塔式起重机模型图 – 动臂式
塔式起重机-03-SU模型



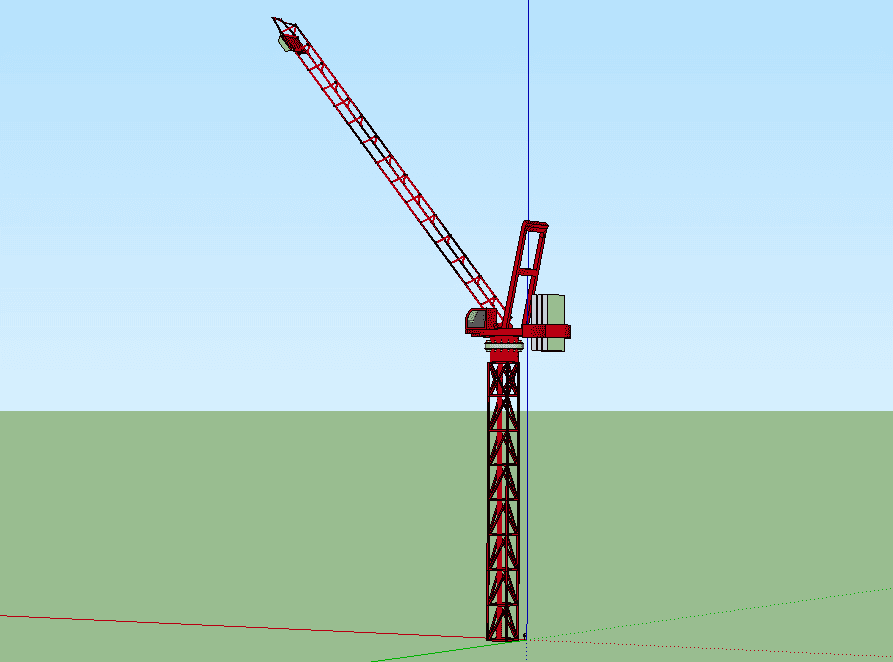

塔式起重机模型图 – 动臂式
塔式起重机-04-SU模型



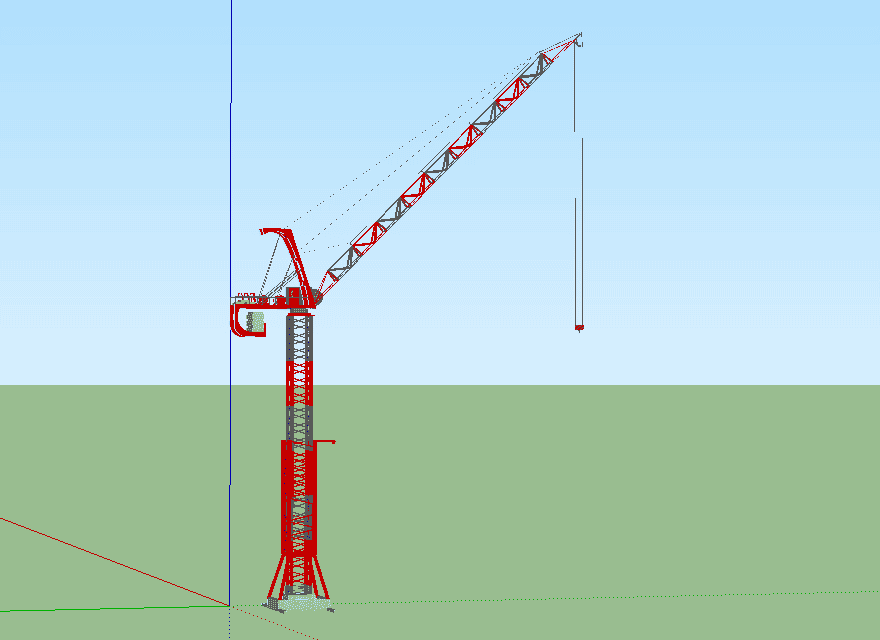

塔式起重机模型图 – 05
塔式起重机-05-SU模型



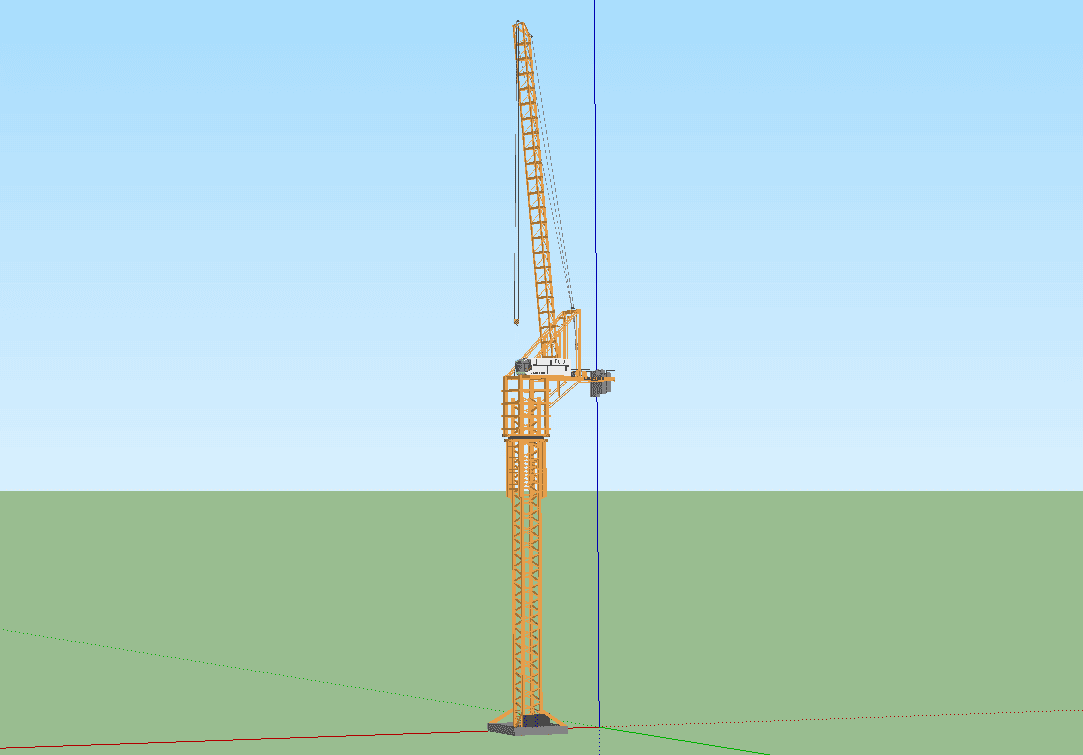

塔式起重机模型图 – 06
塔式起重机-06-SU模型



塔式起重机模型图 – 07
塔式起重机-07-SU模型

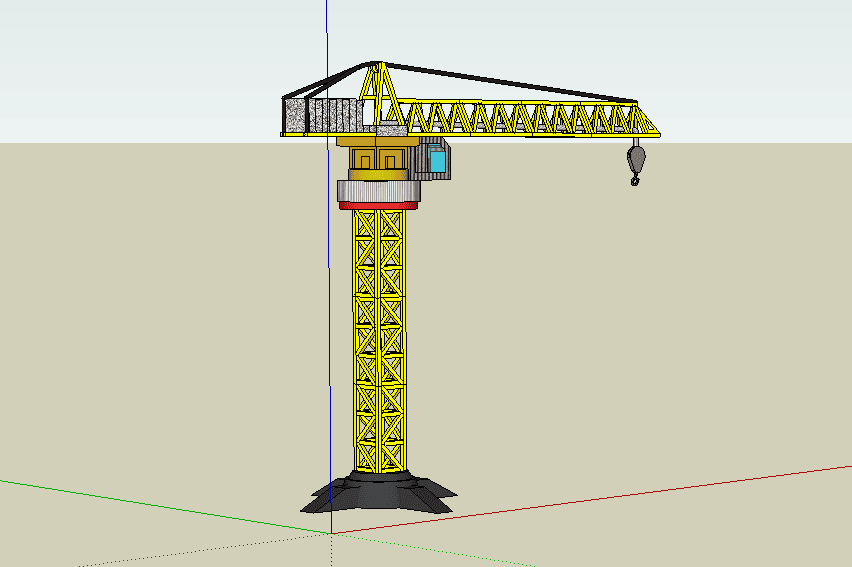

塔式起重机模型图 – 08
塔式起重机-08-SU模型



塔式起重机模型图 – 09
塔式起重机-09-SU模型



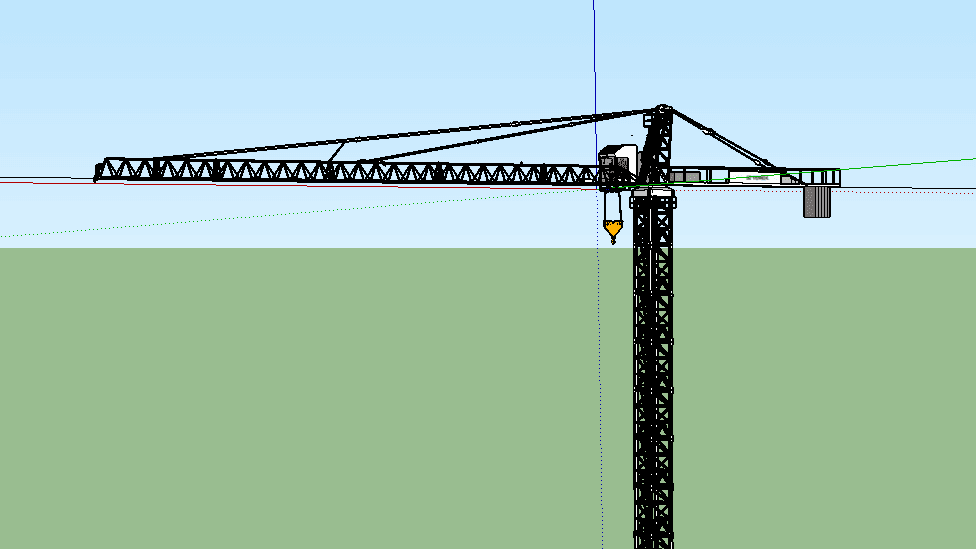

塔式起重机模型图 – 10
塔式起重机-10-SU模型



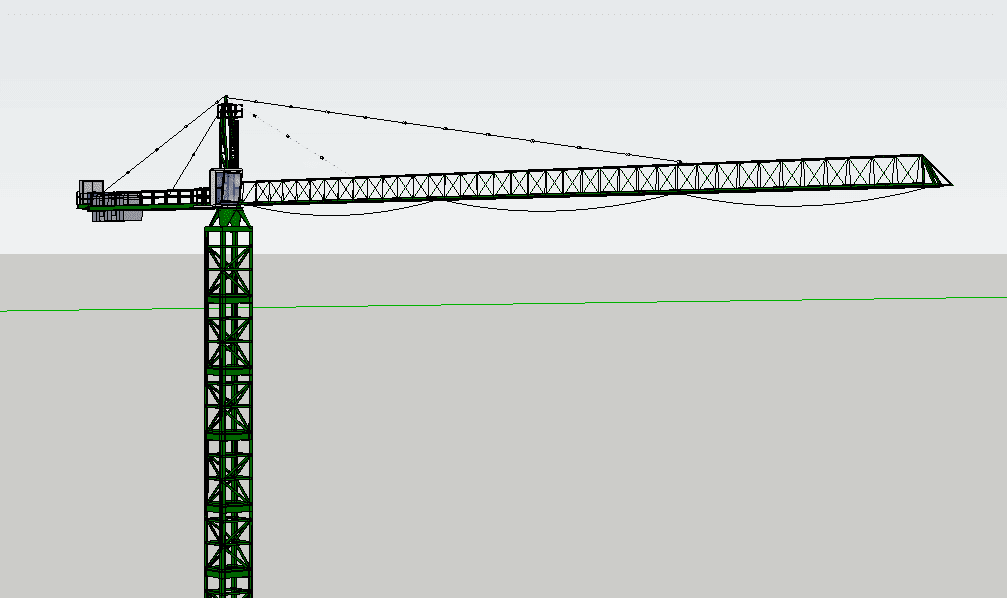

塔式起重机模型图 – 11
塔式起重机-11-SU模型

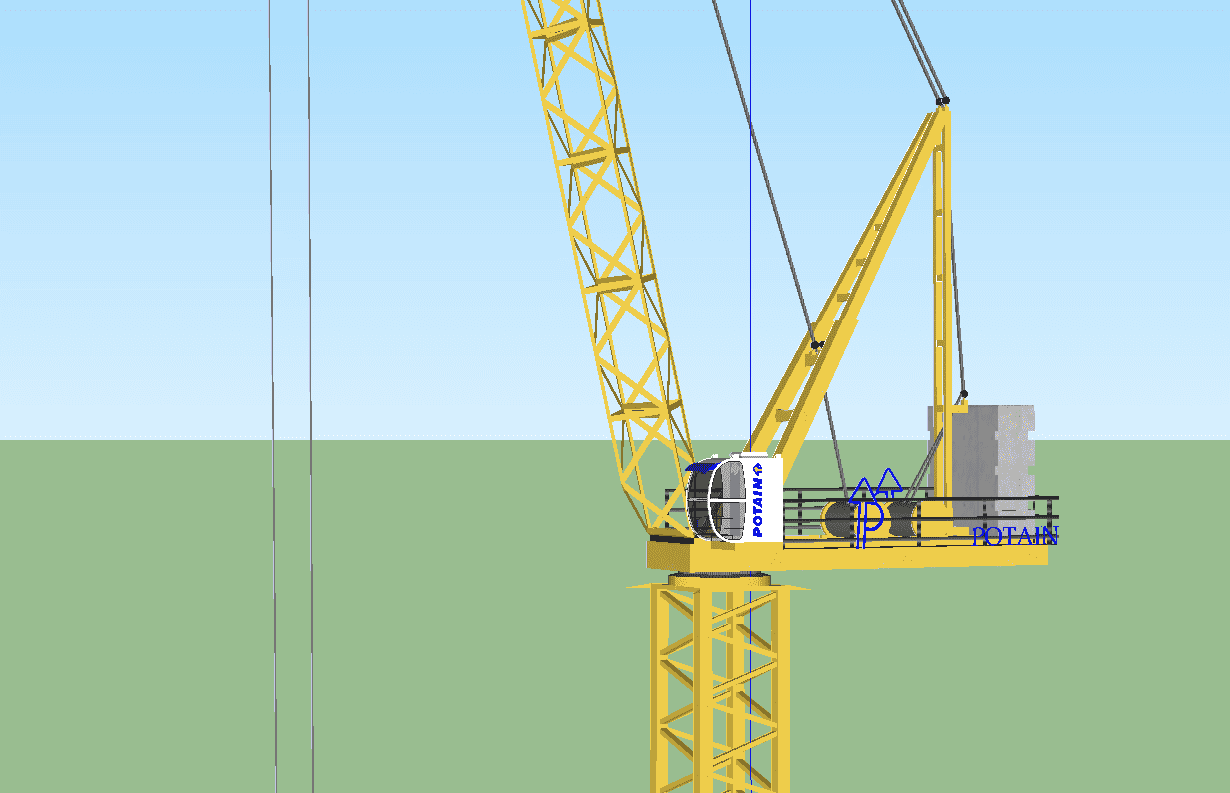

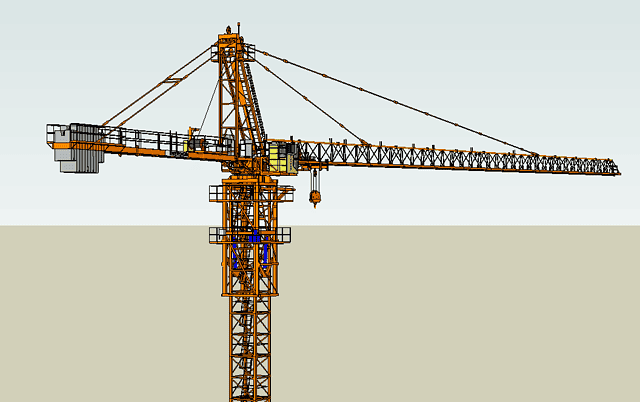

塔式起重机模型图 – 模型比较细致
塔式起重机-12-SU模型



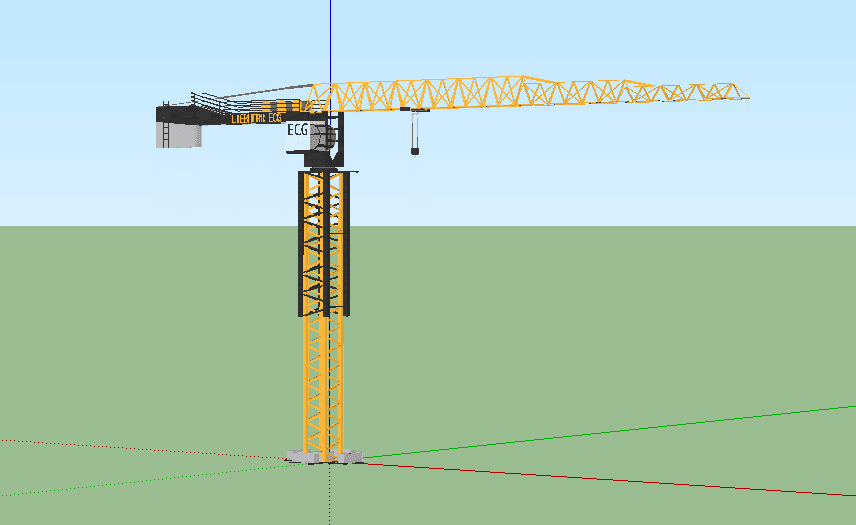

塔式起重机模型图 – 平臂塔吊
塔式起重机-13-SU模型



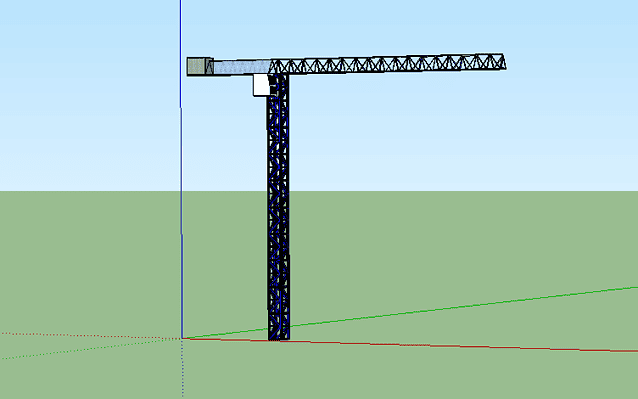

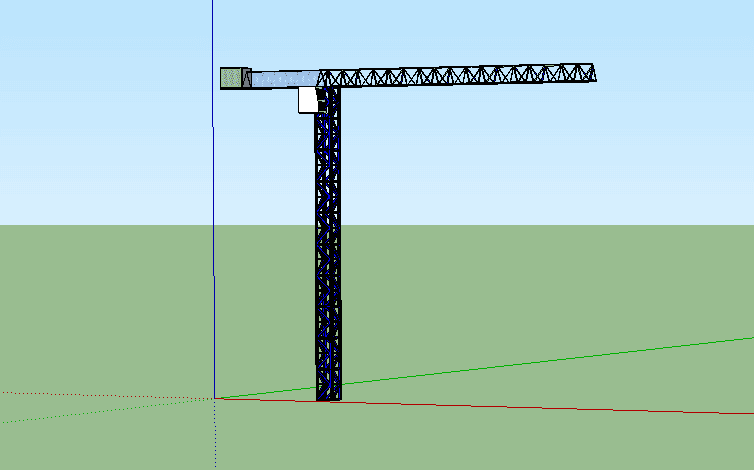

塔式起重机模型图 – 平臂塔吊
塔式起重机-14-SU模型

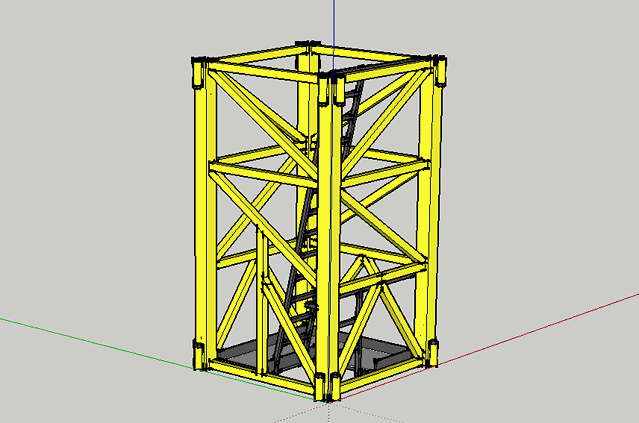

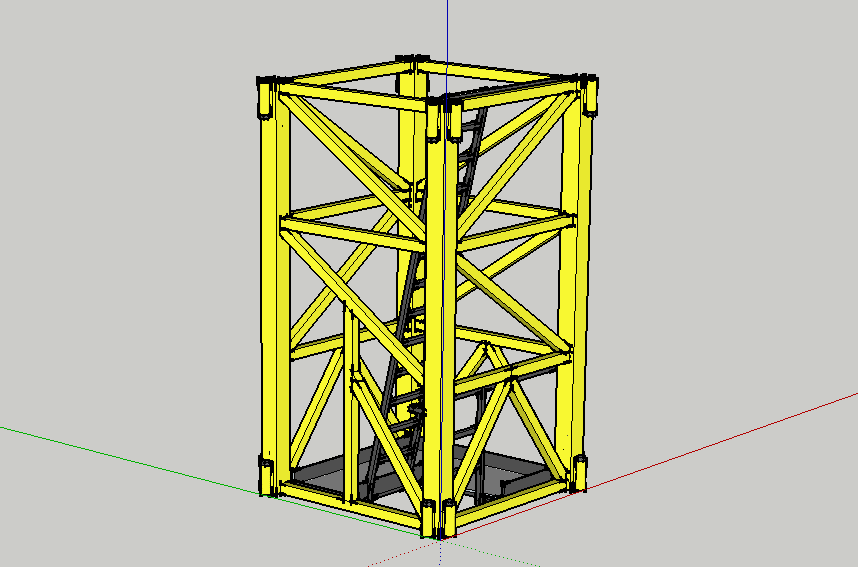

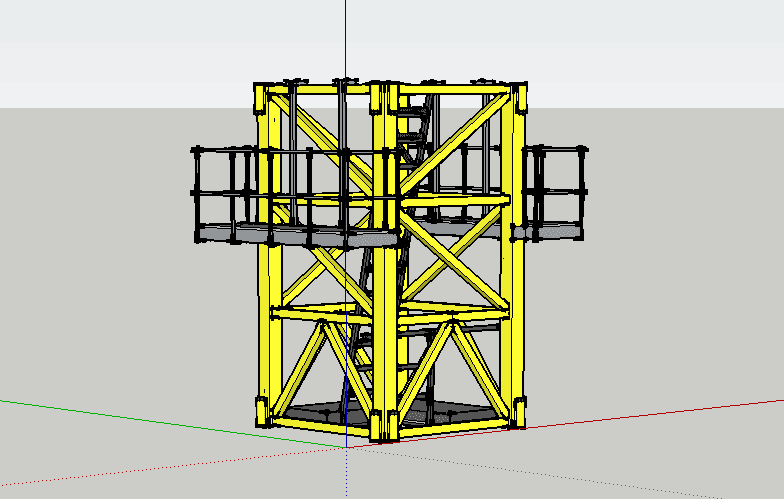

塔式起重机模型图 – 标准节
